П6-61 Антенна измерительная
Description
П6-61 антенна измерительная
для измерения напряженности электромагнитного поля совместно с измерительными приемными устройствами.

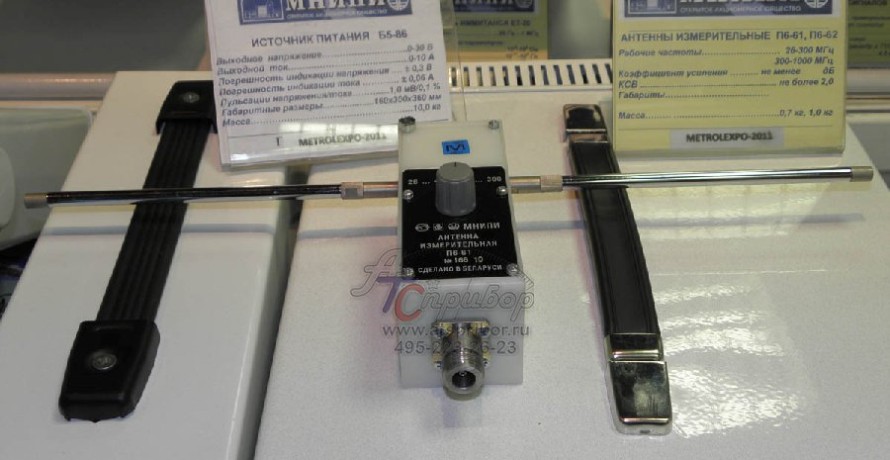

Антенна измерительная П6-61 - вибраторная антенна, которая имеет три поддиапазона частот для работы.
В поддиапазоне частот 80 ... 300 МГц антенна П6-61 является узкополосным полуволн. вибратором, его настройка на частоту измерения производится изменением длины вибратора. Сигнал с вибратора антенны П6-61 через симметрир. тр-р с коэффициентом тр-рмации 1:1 поступает на выход антенны.
В поддиапазонах частот 26 - 40 МГц и 40 - 80 МГц антенна П6-61 является укороченным вибратором с "удлиняющ." катушками индуктивности для согласования выходного сопротивления антенны П6-61 в указанных поддиапазонах частот.
Диаграмма направленности антенны П6-61 равна диаграмме направленности полуволн. вибратора с нулями излучения вдоль его оси.
Рабочие условия эксплуатации антенны П6-61:
• температура окружающего воздуха от минус 50 до плюс 60оС;
• относительная влажность окружающего воздуха 95 % при температуре плюс 35оС;
• минимальное атмосферное давление 61 кПа (450 мм рт. ст.).
Технические характеристики антенны измерительной П6-61:
Диапазон частот | 26 - 300 МГц |
Предел допустимой погрешн. антенного коэфф-та антенны П6-61 в диапазоне частот не более: | |
(26 - 30) МГЦ | ± 3,5 дБ |
(30 - 300) МГЦ | ± 1,5 дБ |
Коэффициент усиления | > 26 дБ |
Предел погрешности коэффициента усиления | ± 1 дБ |
Коэффициент стоячей волны (КСВ) антенны П6-61 | <2 |
Поляризация линейная, уровень сигнала ортогональной поляризации, не более | -20 дБ |
Общие характеристики антенны П6-61 | |
Сечение волноводного выхода | 7,2 х 3,4 мм |
Габариты антенны П6-61 | 145х75х720 мм |
Масса антенны П6-61 | 0,7 кг |
Антенна П6-61 заменяет | DP1 (Германия) |

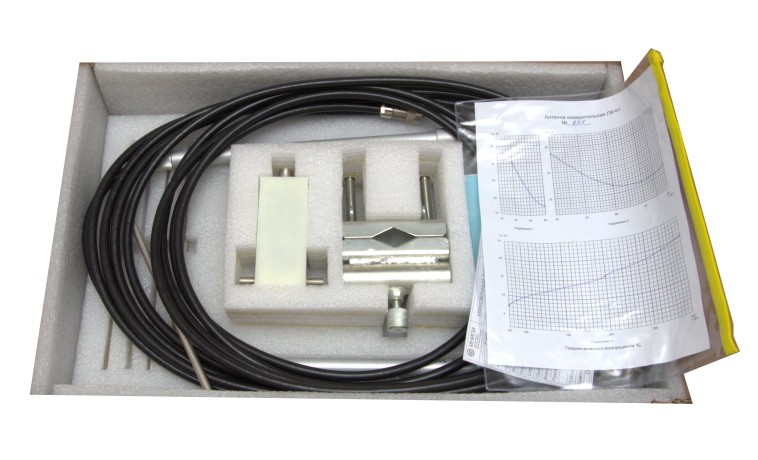

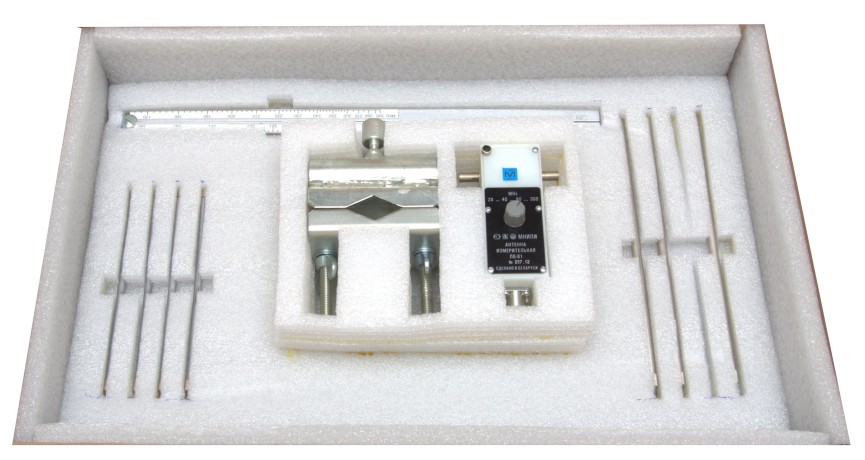

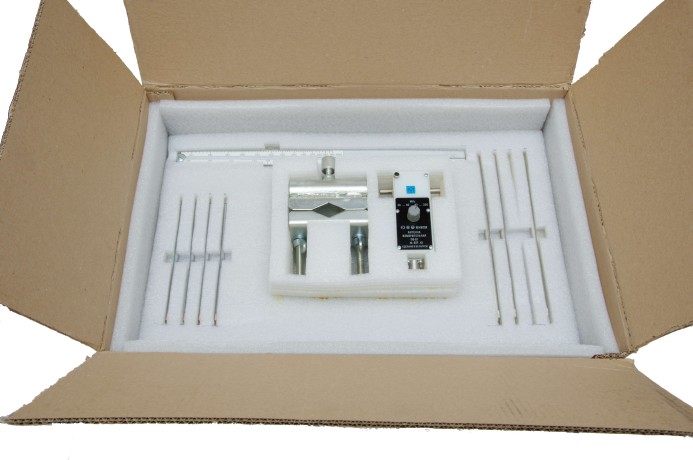

Комплект поставки антенны П6-61:
• антенна измерительная П6-61,
• документация,
• соединительные провода,
• ящик для хранения и транспортировки.
