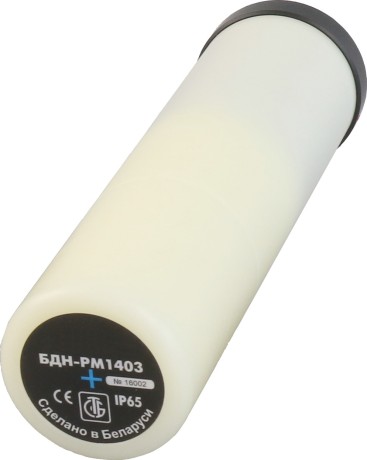

Руководство по эксплуатации блока детектирования нейтронного излучения БДН-РМ1403БДН-РМ1403 блок детектирования нейтронного излучения
В избранное К сравнению
Характеристики
Назначение
Все характеристики
Комплект поставки
Характеристики
| Общие характеристики | |
| Тип прибора | Блок детектирования |
| Назначение | Измерение мощности амбиентного эквивалента дозы Н *(10) (далее МЭД) нейтронного излучения в колллимированном излучении по Pu-α-Be, Регистрация нейтронного излучения |
Измеряемые параметры | Мощность амбиентного эквивалента дозы (МЭД) нейтронного излучения, Средняя скорость счета нейтронного излучения |
| Интерфейс | USB, RS-485 |
| Характеристики нейтронного канала | |
| Диапазон энергий регистрируемого нейтронного излучения | 0.025·10⁻⁶ МэВ ... 14.0 МэВ |
| Диaпазон измерения мощности амбиентного эквивалента дозы H*(10) нейтронного излучения | 1.0 мкЗв/ч ... 5.000 мкЗв/ч |
| Предел допускаемой основной относительной погрешности измерения мощности амбиентного эквивалента дозы H*(10) нейтронного излучения | ±(30+10/H)% |
| Диапазон измерения скорости счета импульсов нейтронного излучения | 1 имп/с ... 4.000 имп/с |
| Эксплуатационные характеристики | |
| Рабочий диапазон температур | -20 — 50 °C |
| Рабочий диапазон атмосферного давления | до 95% |
| Степень защиты оболочки | IP65 |
| Питание | От БДОИ, От ПК |
| Габаритные размеры | 230 мм х 63 мм |
| Масса | 0.7 кг |
| Характеристики надежности | |
| Прочность к падению на бетонный пол с высоты, не более | 0.7 м |
| Время непрерывной работы, не менее | 60 минут |
| Средняя наработка на отказ, не менее | 20.000 часов |
| Средний срок службы, не менее | 10 лет |
| Интервал перемещений рабочего стола по оси Х относительно центра подвижной платформы | 84 кПа ... 106.7 кПа |
| Количество порогов сигнализации по дозе/мощности дозы | 0/1 во всем диапазоне |
Назначение
Блок детектирования БДН предназначен для:
- измерения мощности амбиентного эквивалента дозы Н *(10) (далее – МЭД) нейтронного излучения в коллимированном излучении по Pu-α-Be;
- поиска (обнаружения и локализации) источников нейтронного излучения;
- регистрации нейтронного излучения.
При подключении к блоку детектирования и обработки информации дозиметра- радиометра БДОИ-РМ1403 (далее – БДОИ) или блоку отображения информации дозиметра- радиометра БОИ-РМ1403 (далее – БОИ) или персональному компьютеру (ПК) или блоку обработки системы радиационного контроля СРК-РМ520 осуществляется:
- индикация на дисплее измеренного значения МЭД нейтронного излучения и индикация относительной среднеквадратической погрешности среднего значения результата измерения с вероятностью 0,95 (статистическая погрешность) в процентах;
- индикация средней скорости счета и измеренного значения МЭД нейтронного излучения при работе БДН в режиме поиска;
- программирование режимов работы БДН.
БДН может использоваться сотрудниками таможенных и пограничных служб, медицинских учреждений, транспортных организаций, персоналом атомных установок, радиологических и изотопных лабораторий, сотрудниками аварийных служб, гражданской обороны, пожарной охраны, полиции, а также широким кругом потребителей для поиска источников нейтронного излучения, непрерывного мониторинга радиационной обстановки окружающей среды.
БДН подключается к БДОИ/БОИ или блоку обработки системы радиационного контроля СРК-РМ520 по интерфейсу RS-485, а к ПК – по USB.
Питание БДН осуществляется от БДОИ/БОИ или ПК или блока обработки системы радиационного контроля СРК-РМ520.
- БДН относится к изделиям третьего порядка по ГОСТ 12997-84 и по устойчивости и прочности к климатическим воздействиям соответствует группе исполнения С4 по ГОСТ 12997-84, но для следующих условий эксплуатации:
- температура окружающего воздуха от минус 20 °С до 50 °С;
- относительная влажность воздуха до 95 % при температуре 35 °С;
- атмосферное давление от 84 до 106,7 кПа.
Все характеристики
| Режимы работы БДН: | - измерение МЭД нейтронного излучения; - поиск источников нейтронного излучения; - программирование режимов работы |
|
| Диапазон измерения МЭД (по Pu-α-Be источнику в коллимированном излучении) | от 1,0 до 5000 мкЗв/ч (при других значениях энергий параметры не нормируются) | |
| Пределы допускаемой основной относительной погрешности измерения МЭД | ±(30 + K / Н)%, где H – значение МЭД, мкЗв/ч; К – коэффициент, равный 10,0 мкЗв/ч | |
| БДН обеспечивает ввод, хранение в энергонезависимой памяти и непрерывный контроль достижения или превышения двух пороговых уровней МЭД, а также звуковую и световую (красного цвета) сигнализации при превышении установленных пороговых уровней. При превышении первого порогового уровня по МЭД – прерывистый сигнал. При превышении второго порогового уровня по МЭД – частый прерывистый сигнал. Диапазон установки пороговых уровней МЭД от 1,0 до 5000 мкЗв/ч. Дискретность установки порогового уровня – единица младшего индицируемого разряда на дисплее БДОИ/БОИ | ||
| Диапазон энергий регистрируемого нейтронного излучения | от тепловых (0,025-10-6 МэВ) до 14,0 МэВ | |
| БДН в режиме поиска регистрирует нейтронное излучение с индикацией на дисплеях БДОИ/БОИ или ПК средней скорости счета в импульсах в секунду (с-1) в диапазоне | от 1 до 4000 с-1 | |
| Чувствительность к нейтронному излучению, не менее: | 0,65 имп*см2 - для Pu-α-Be; | |
| 4,5 имп·см2 – для тепловых нейтронов | ||
| По критерию обнаружения источников нейтронного излучения БДН соответствует требованиям программы ГОСТ Р 51635-2000 категории IVHn100 , т.е. БДН, при установленном значении коэффициента n=3,7 (количестве среднеквадратических отклонений текущего радиационного нейтронного фона), соответствующем значению, при котором частота ложных срабатываний не более одного срабатывания за 10 мин непрерывной работы и уровне радиационного гамма- фона не более 0,25 мкЗв/ч, обнаруживает стандартные образцы (СО) из плутония и альтернативные источники нейтронного излучения, согласно таблице ниже с вероятностью более 0,5 | ||
| Наименование параметра | Тип источника | |
| 252Cf | СО из плутония | |
| Выход нейтронов в телесный угол 4π стерадиан, нейтрон/с | 1,5∙104 | - |
| Масса СО, г | - | 250 |
| Скорость перемещения (источник, прибор), м/с | 0,5±0,05 | 0,5±0,05 |
| Расстояние от источника до чувствительной поверхности детектора, м | 1,0±0,005 | 1,0±0,005 |
| Нестабильность показаний БДН за время непрерывной работы 8 ч, не более | 5 % | |
| Обмен информацией с БДОИ/БОИ или ПК | RS-485 или USB интерфейс. | |
| БДН в режиме связи с ПК или БДОИ/БОИ обеспечивает: | 1) считывание из БДН: | |
| - результатов измерения; | ||
| - значений пороговых уровней сигнализации для режима МЭД; | ||
| - значения коэффициента n для режима поиска; | ||
| - номер БДН; | ||
| - состояние звуковой сигнализации (включена/отключена); | ||
| 2) запись в БДН: | ||
| - значений пороговых уровней по МЭД; | ||
| - значение коэффициента n для режима поиска; | ||
| - команды запуска начала измерения (сброс статистики); | ||
| - команды на включение/отключение | ||
| звуковой сигнализации | ||
| Напряжение питания БДН | 3,7 (минус 0,1; +0,5) В | |
| Степень защиты корпуса БДН | IP65 | |
| БДН устойчив к воздействию: | - температуры окружающего воздуха от минус 20 °С до 50 °С; | |
| - относительной влажности окружающего воздуха до 95 % при 35 °С; | ||
| - атмосферного давления от 84 до 106,7 кПа | ||
| БДН прочен к воздействию: | - синусоидальной вибрации в диапазоне частот от 5 до 500 Гц и амплитудой смещения для частот ниже частоты перехода 0,075 мм; | |
| - ударам с пиковым ускорением 100 м/с2, длительностью ударного импульса от 2 до 50 мс, частотой следования от 60 до 180 ударов в минуту | ||
| БДН прочен к падению с высоты: | 0,7 м на бетонный пол | |
| Масса БДН, не более | 0,7 кг | |
| Габаритные размеры БДН, не более | 230 х 63 мм | |
| Показатели надежности: - средняя наработка БДН на отказ, не менее - средний срок службы, не менее - среднее время восстановления, не более |
20000 ч; 10 лет; 60 мин |
|
Комплект поставки
| Наименование, тип | Количество, шт |
| Блок детектирования нейтронного излучения БДН-РМ1403 | 1 |
| Кабель № 2 (1,5 м) 1) | 1 |
| Кабель № 2-1 (25 м) 1) | 1 |
| Кабель № 2-2 (0,25 м) 1) | 1 |
| Кабель № 3 | 1 |
| Модуль развязки RS485/USB 1) | 1 |
| Паспорт 2) | 1 |
| Рукоятка 1) | 1 |
| Удлинитель телескопический УТ170 1) в комплекте с: - чехол - ремень |
1 1 1 |
| Удлинитель телескопический УТ400 1) в комплекте с: - чехол - ремень - ременно-плечевая разгрузочная система РПС-1 1) |
1 1 1 1 |
| Хомут 3) | 1 |
| Чехол | 1 |
| Электронный носитель (программное обеспечение, руководство по эксплуатации) 1) | 1 |
| Упаковка 4) | 1 |
| 1) Поставляется по требованию потребителя, по отдельному заказу; 2) В состав входит методика поверки; 3) Поставляется по требованию потребителя, по отдельному заказу, совместно с рукояткой и/или удлинителем телескопическим; 4) Допускается использование иной упаковки в соответствии с требованиями заказчика и условиями поставки, удовлетворяющей требованиям ТУ. |
|
