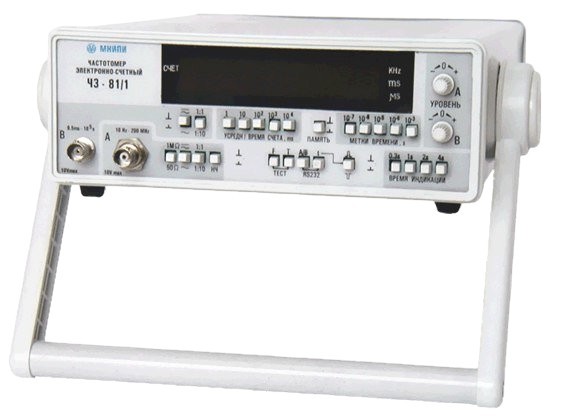

Ч3-81/1 частотомер

электронно-счетный для измерения частоты синусоидальных и частоты следования импульсных сигналов, периода синусоидальных и периода следования импульсных сигналов, длительности импульсов.
Частотомер Ч3-81/1 отличается высокой точностью измерений, широким диапазоном рабочих температур, низкой стоимостью.
Частотомер Ч3-81/1 может быть применен при наладке, контроле, ремонте измерительных приборов и систем различного назначения.
Частотомер Ч3-81/1 снабжен последовательным интерфейсом RS 232C.
Частотомер Ч3-81/1 предназначен для работы от сети переменного тока напряжением (220±22) В, частотой (50±1) Гц.

Технические характеристики частотомера Ч3-81/1:

Вход "А" частотомера Ч3-81/1:

Вид измерений Частота, отношение частот
Форма измеряемых сигналов Синусоидальная и импульсная любой полярности
Диапазон измеряемых частот 10 Гц-200 МГц

Уровень входных сигналов:

Синусоидальных (эффективное значение) 30мВ-10В
Импульсных ±100 мВ- ±10В
Отношение частот Вход А/Вход В
Входное сопротивление 1 МОм/50 Ом
Входная ёмкость Не более 50 пФ

Вход "В" частотомера Ч3-81/1:

Вид измерений Период, длительность, отношение частот
Форма измеряемых сигналов Синусоидальная и импульсная любой полярности

Единичный и усреднённый периоды сигналов:

Диапазон измеряемых периодов: 1 мкс-10000 с
Синусоидальных (эффективное значение) 0.03-10 В
Импульсных ± (0,1-30)В
Число усреднённых периодов (множитель периода) 1, 10, 102, 103, 104.
Период тактовой частоты 10-7, 10-6, 10-5, 10-4, 10-3 с.

Длительность импульсов:

Диапазон 1мкс-10000 с
Уровень входных сигналов ± (0,1-30)В
Отношение частот Вход А/Вход В
Входное сопротивление 1 МОм
Входная ёмкость Не более 50 пФ

Уровень входных сигналов:

Синусоидальных (эффективное значение) 30мВ-1В (0,2-1)ГГц 0,02-20мВт (1-2,5)ГГц

Общие характеристики частотомера Ч3-81/1:

Встроенный опорный генератор
Относительная погрешность по частоте + 1x10-7 за 12 месяцев, ±7,5x10-9 за сутки
Температурный уход частоты ± 2,5x10-8(+5 -+40 °С)
Вариация Аллана ± 2,5x10-11 за 1 сек

Общие требования:

Формат индикации результатов измерений 8 разрядов
Питание от сети переменного тока напряжением, В (220 ±22) частотой (50 ±1) Гц
Потребляемая мощность, В·А не более 20
Габаритные размеры (HxWxD) 262х88х296 мм
Масса, кг, не более 3

Условия эксплуатации:

Рабочая температура + 5-40 °С
группа 3 ГОСТ 22261-94
Заменяемые приборы Ч3-57, Ч3-63, Ч3-63/1
