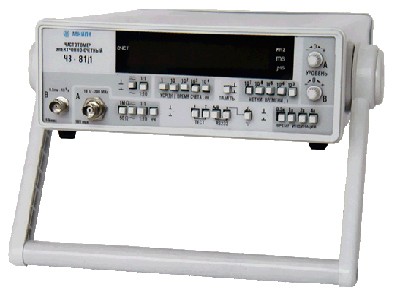

Ч3-81 частотомер

Ч3-81 частотомер

электронно-счетный для измерения частоты синусоидальных и частоты следования импульсных сигналов, периода синусоидальных и периода следования импульсных сигналов, длительности импульсов.
Частотомер Ч3-81 отличается высокой точностью измерений, широким диапазоном рабочих температур, низкой стоимостью.
Частотомер Ч3-81 может быть применен при наладке, контроле, ремонте измерительных приборов и систем различного назначения.
Частотомер Ч3-81 снабжен последовательным интерфейсом RS 232C.
Частотомер Ч3-81 предназначен для работы от сети переменного тока напряжением (220±22) В, частотой (50±1) Гц.

Технические характеристики частотомера Ч3-81:

Вход "А" частотомера Ч3-81:

Вид измерений	Частота, отношение частот
Форма измеряемых сигналов	Синусоидальная и импульсная любой полярности
Диапазон измеряемых частот	10 Гц-200 МГц
Уровень входных сигналов:
Синусоидальных (эффективное значение)	30мВ-10В
Импульсных	±100 мВ- ±10В
Отношение частот	Вход А/Вход В
Входное сопротивление	1 МОм/50 Ом
Входная ёмкость	Не более 50 пФ
Вход "В" частотомера Ч3-81:
Вид измерений	Период, длительность, отношение частот
Форма измеряемых сигналов	Синусоидальная и импульсная любой полярности
Единичный и усреднённый периоды сигналов:
Диапазон измеряемых периодов:	1 мкс-10000 с
Синусоидальных (эффективное значение)	0.03-10 В
Импульсных	± (0,1-30)В
Число усреднённых периодов (множитель периода)	1, 10, 102, 103, 104.
Период тактовой частоты	10-7, 10-6, 10-5, 10-4, 10-3 с.
Длительность импульсов:
Диапазон	1мкс-10000 с
Уровень входных сигналов	± (0,1-30)В
Отношение частот	Вход А/Вход В
Входное сопротивление	1 МОм
Входная ёмкость	Не более 50 пФ
Вход "С": Только для Ч3-81
Вид измерений	Частота
Форма измеряемых сигналов	Синусоидальная
Диапазон измеряемых частот	0,1-2,5 ГГц
Уровень входных сигналов:
Синусоидальных (эффективное значение)	30мВ-1В (0,2-1)ГГц 0,02-20мВт (1-2,5)ГГц
Общие характеристики частотомера Ч3-81:
Встроенный опорный генератор
Относительная погрешность по частоте	+ 1x10-7 за 12 месяцев, ±7,5x10-9 за сутки
Температурный уход частоты	± 2,5x10-8(+5 -+40 °С)
Вариация Аллана	± 2,5x10-11 за 1 сек
Общие требования:
Формат индикации результатов измерений	8 разрядов
Питание от сети переменного тока напряжением, В	(220 ±22) частотой (50 ±1) Гц
Потребляемая мощность, В·А	не более 20
Габаритные размеры (HxWxD)	262х88х296 мм
Масса, кг, не более	3
Условия эксплуатации:
Рабочая температура	+ 5-40 °С
группа 3 ГОСТ 22261-94
Заменяемые приборы
