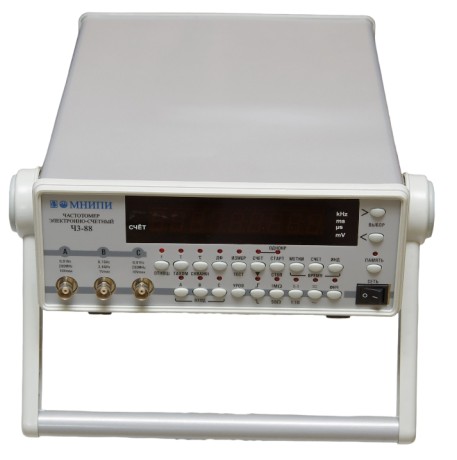

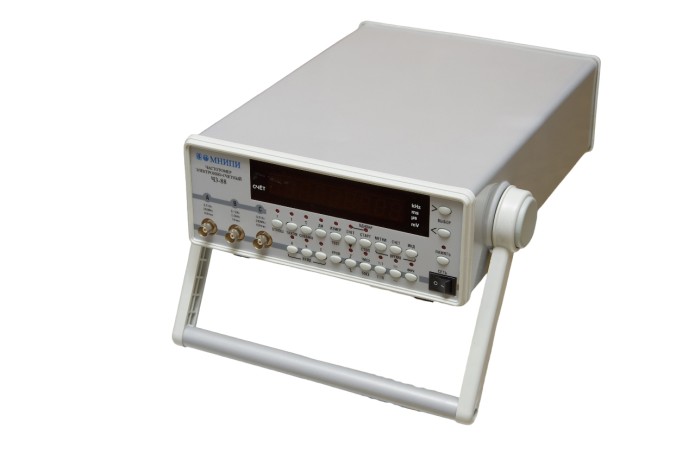

Ч3-88 частотомер
Description
Ч3-88 частотомер
электронно-счетный для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты.
Основные функции частотомера Ч3-88:
измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток;
счет числа импульсов;
измерение частоты по входу В;
измерение отношения частот – каналов А/С, С/А, В/С;
ФНЧ, встроенный аттенюатор;
индикатор – девять десятичных разрядов;
запуск процесса измерений- однократный, внутренний, внешний или программный;
работа от внешнего опорного генератора;
работа по интерфейсу RS 232.
Технические характеристикичастотомера Ч3-88:
Диапазон измерения частот частотомера Ч3-88 по входам «А», «С»: |
|
Форма измеряемых сигналов | Синусоидальная и импульсная любой полярности |
Диапазон измеряемых частот | 0,01 Гц – 200 МГц |
Уровень входного сигнала частотомера Ч3-88 при входном сопротивлении 1 МОм: |
|
Для синусоидального сигнала | 0,02 - 10 В |
Для импульсного сигнала | 0,05 - 10 В |
Диапазон измерения частот частотомера Ч3-88 по входу «В»: |
|
Форма измеряемых сигналов | Синусоидальная любой полярности |
Диапазон измеряемых частот | 100 – 2 500 МГц |
Уровень входного сигнала частотомера Ч3-88: |
|
В диапазоне частот 100 – 1 200 МГц | 0,03 – 1 В |
В диапазоне частот 1 200 – 2 500 МГц | 0,03 – 20 мВ |
Время счета частотомера Ч3-88 при измерении частоты: | |
По входам А, С | 1, 10, 102, 103, 104 мс |
По входу В | 16•1, 16•10, 16•102, 16•103, 16•104 мс |
Диапазон измерения периода сигналов по входам «А», «С» частотомера Ч3-88: | |
Для синусоидального сигнала | 5 – 100 с (200 МГц – 0,01 Гц) |
Для импульсного сигнала | 10 – 100 с (100 МГц – 0,01 Гц) |
Уровень входного сигнала при входном сопротивлении 1 МОм: | |
Для синусоидального сигнала | 0,02 – 10 В |
Для синусоидального сигнала с периодом 5 – 10 нс | 0,05 – 10 В |
Для импульсного сигнала | 0,05 – 10 В |
Измерение отношения частот двух электрических сигналов частотомера Ч3-88: | |
В диапазоне отношения частот 1,0001 – 999999999 | Каналов А/С и каналов С/А |
В диапазоне отношения частот 1,5 – 999999999 | Каналов В/С |
Счет числа импульсов, поступающих на входы А, С за время действия сигнала «GATE» длительностью не менее 0,1 мкс, который формируется: | |
По значениям длительностей сигналов, поступ.на входы С/А | 1 - 999999999 |
По значениям периодов сигналов, поступающих на входы С/А | 1 - 999999999 |
Относительная погрешность частотомера Ч3-88 по частоте встроенного опорного генератора, не более: | |
Тип | Кварцевый, термостатированный |
Номинальное значение частоты – 5 МГц | ± 5x10-8 за 30 сут и ±1x10-7 за 12 месяцев |
Общие характеристики частотомера Ч3-88: |
|
Число усредняемых периодов входного сигнала | 1, 10, 100, 1 000, 10 000 |
Период меток времени | 10-7, 10-6, 10-5, 10-4, 10-3 |
Диапазон измерения длительности импульсов по входам А, С | 1мкс – 100 с |
Напряжение входн.сигнала при входн.сопротивлении 1 МОм | 0,05 – 10 В |
Измерение длительности импульсов с усреднением | 10, 100, 1000, 10000 или с использованием внешн.генератора меток |
Диапазон измерения интервала времени по входам А, С между фронтами импульсов «Старт» и «Стоп» | 1 – 100 с |
Напряжение входн.сигнала при входн.сопротивлении 1 МОм | 0,05 – 10 В |
Диапазон измерения скважности импульсного сигнала по входам А, С | 1,000001 – 999999999 |
Формат индикации результатов измерений | 9 десятичных разрядов |
Питание от сети переменного тока напряжением, В | (230 ±23) В с частотой (50/60 ±1) Гц |
Интерфейс | RS 232 |
Потребляемая мощность, В·А | не более 50 |
Габаритные размеры (HxWxD) | 285х106х345 мм |
Масса, кг, не более | 4 |
Условия эксплуатации: | -10° С - +50° С |
Заменяемые приборы | Ч3-63, Ч3-64 |
