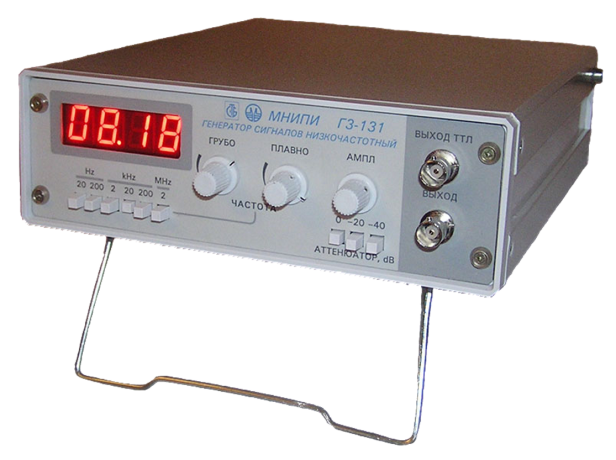

Г3-131 генератор сигналов НЧ

обладает широким диапазоном частот, имеет малые искажения синусоидальных сигналов, содержит цифровую индикацию и выход сигналов ТТЛ-уровня.
Генератор низкочастотного синусоидального сигнала Г3-131 предназначен для исследования, настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, вычислительной и измерительной технике, приборостроении.

Особенности генератора Г3-131:
• Широкий диапазон частот
• Светодиодная индикация рабочего диапазона и уровня ослабления
• Цифровая индикация частоты
• Псевдосенсорный выбор рабочего диапазона

Технические характеристики генератора Г3-131:

Синусоидальной и прямоугольной (уровень ТТЛ) форм

Диапазон частот генератора Г3-131

2 Гц - 2 МГц

Погрешность установки частоты

± 1%, индикация установки частоты осуществляется светодиодным цифровым индикатором

Нестабильность частоты

За 15 мин - 0,1%; за 180 мин 0,5%

Амплитуда без нагрузки

>= 10 В

Амплитуда при нагрузке 600 Ом

>= 5 В

Плавное ослабление

>= 20 дБ

Плавное смещение сигналов

-

Для сигналов синусоидальной формы:
Коэффициент гармоник

<= 0,5% до 20 Нz; 0,2% до 200 кHz; 1% до 2 МHz

Для сигналов ТТЛ уровня:
Значение напряжения:
высокого уровня

>= 2,4 В при нагрузке 300 Ом и параллельной емкости не более 100 пФ

низкого уровня

<= 0,4 В при нагрузке 300 Ом и параллельной емкости не более 100 пФ

Время перехода из высокого уровня в низкий и наоборот

<= 100 нс

Общие характеристики генератора Г3-131:

Напряжение питания

(220 ±22) В частотой (50 ±0,5) Гц

Потребляемая мощность

<= 10 ВА

Габаритные размеры (HxWxD)

210x248x71

Масса

2 кг

Условия эксплуатации генератора Г3-131:

Рабочая температура

+ 5-40 °С

Влажность

80% при 25 °С

Заменяемые приборы

Г3-102, Г3-106, Г3-107, Г3-109, Г3-111, Г3-112
