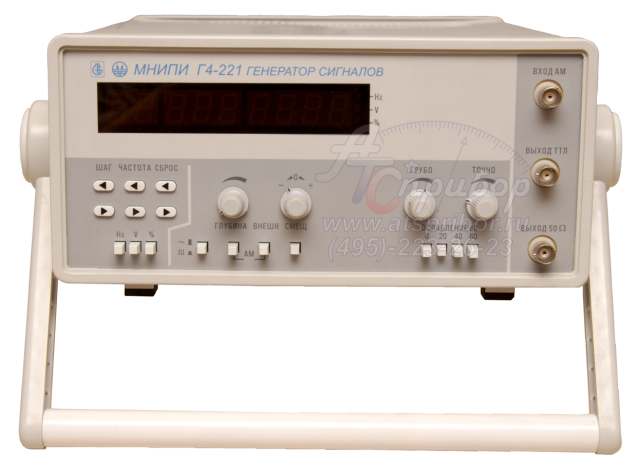

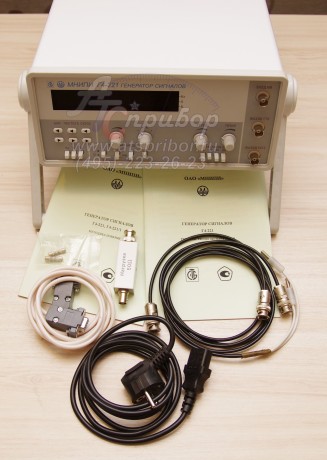

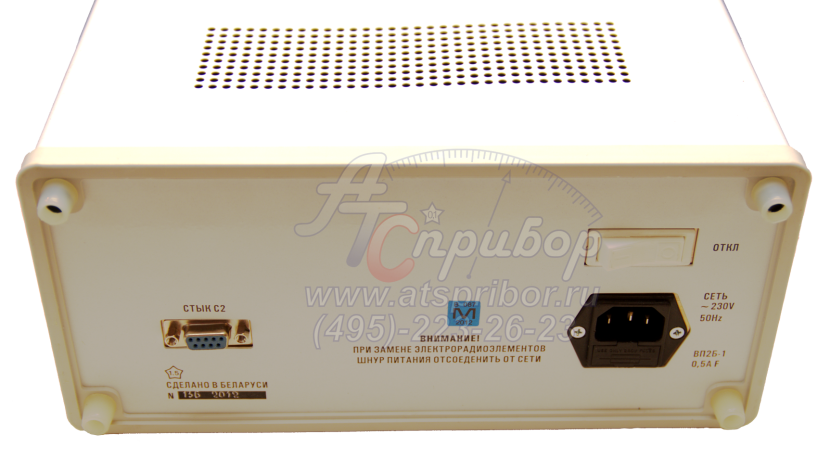

Г4-221 генератор ВЧ

Г4-221 генератор сигналов ВЧ

Г4-221 генератор высокой частоты предназначен для формирования немодулированного сигнала синусоидальной формы, амплитудно-модулированного сигнала синусоидальной формы, сигнала прямоугольной формы (меандра), сигнала прямоугольной формы уровня ТТЛ.

Особенности генератора Г4-221:
• Диапазон частот 0,1 Гц - 17 МГц
• Цифровой синтез частоты
• Амплитудная модуляция
• Цифровая индикация частоты и выходного напряжения

Технические характеристики генератора Г4-221:

Синус, прямоугольник, синхровыход (ТТЛ уровень)

Диапазон частот генератора Г4-221:
немодулированных синусоидальной формы	10-1 - 1,7·107 Гц
АМ синусоидальной формы	5·104 - 1,7·107 Гц
прямоугольной формы и уровня ТТЛ	10-1 - 106 Гц
Дискретность установки частоты	0,1 Гц
Ослабление генератора Г4-221:
плавное	40 дБ
ступенчатое	-20, -40, -60 дБ
Сигнал синусоидальной формы генератора Г4-221
Коэффициент гармоник	0,5% (10 Гц - 120 кГц)
Амплитуда	5 В (нагрузка 500 Ом)
10 В (без нагрузки)
Сигнал прямоугольной формы генератора Г4-221

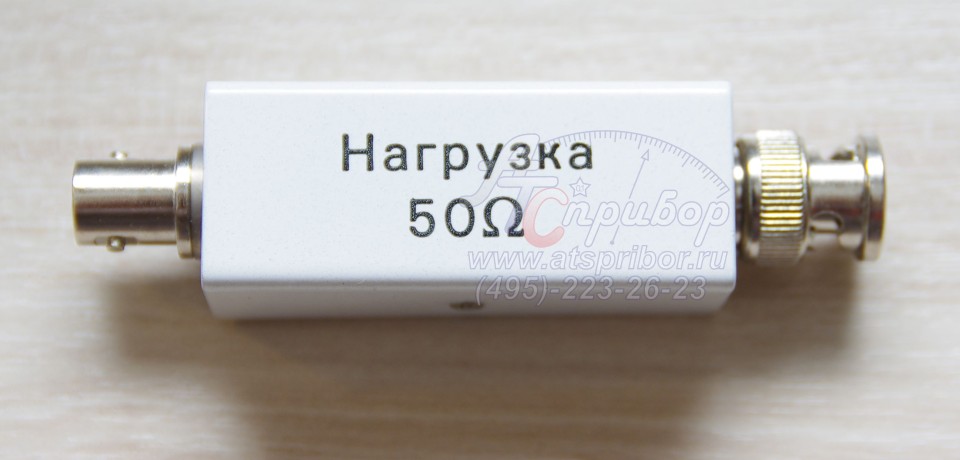

Амплитуда	14 В (размах сигнала, нагрузка 50 Ом)
28 В (без нагрузки)
Погрешность установки амплитуды	± 0,5 В
Синхровыход (ТТЛ уровень) генератора Г4-221
Значение напряжения:
высокого уровня	2,4 В
низкого уровня	0,4 В
Время перехода "1" "0" и "0" "1"	100 нс
Амплитудная модуляция генератора Г4-221
Частота модулирующего сигнала:
внутренний	1000± 10% Гц
внешний	50 Гц – 10 кГц
Коэффициент АМ	0 - 90%
Погрешность установки АМ	± 10%
Общие характеристики генератора Г4-221
Питание	(220±22) В, (50±0,5) Гц
Потребляемая мощность	40 В · А
Габаритные размеры	147х306х340 мм
Масса	5 кг

Генератор Г4-221 заменяет генераторы: Г3-112, Г4-106, Г4-117
