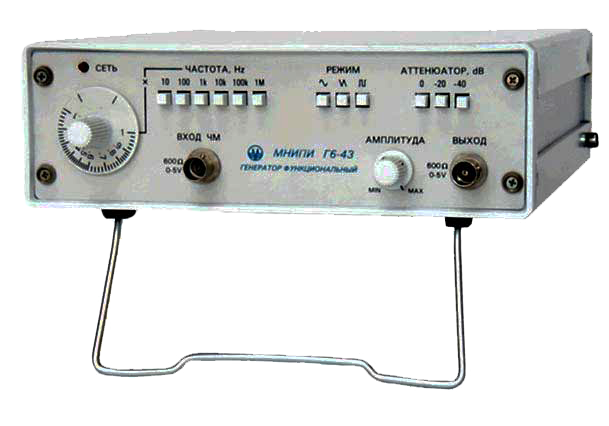

Г6-43 генератор сигналов функциональный

Г6-43 генератор сигналов функциональный

Г6-43 генератор сигналов функциональный является многофункциональным прибором, обладает широким диапазоном частот, формирует калиброванные сигналы трёх форм.
Генератор функциональный предназначен для исследования и испытания систем и приборов, используемых в промышленности, науке и образовании.

Технические характеристики

Формы выходных сигналов	Синусоидальной, треугольной и прямоугольной форм
Диапазон частот	1 Гц - 1 МГц
Погрешность установки частоты	<= 10% от максимальной частоты поддиапазона
Нестабильность частоты	За 15 мин - 0,5%
Амплитуда без нагрузки	>= 20 В (размах сигнала)
Амплитуда при нагрузке 600 Ом	>= 10 В (размах сигнала)
Плавное ослабление	>= 20 дБ
Плавное смещение сигналов	-
Для сигналов синусоидальной формы:
Коэффициент гармоник	<= 5% в диапазоне от 10 Гц до 100 кГц
Для сигналов прямоугольной формы:
Длительность фронта и среза	<= 150 нс
Выбросы на вершинах сигнала	<= 5% при работе на согласованную нагрузку
Асимметрия импульсов	<= 5%
Для сигналов треугольной формы:
Коэффициент нелинейности	<= 1,5% в диапазоне частот от 1 до 100 Гц
Для сигналов ТТЛ уровня:
Значение напряжения:	-
высокого уровня	-
низкого уровня	-
Время перехода из высокого уровня в низкий и наоборот	-
Внешнее управление частотой (ЧМ модуляция)	Частота от 0 до 0,1 центральной частоты работы генератора, амплитуда<= 5 В, полярность любая
Общие характеристики:
Напряжение питания	(220 ±22) В частотой (50 ±0,5) Гц
Потребляемая мощность	<= 10 ВА
Габаритные размеры (HxWxD)	210x248x71
Масса	2 кг
Условия эксплуатации:
Рабочая температура	+ 5-40 °С
Влажность	80% при 25 °С
Заменяемые приборы	Г6-27, Г6-28, Г6-29
