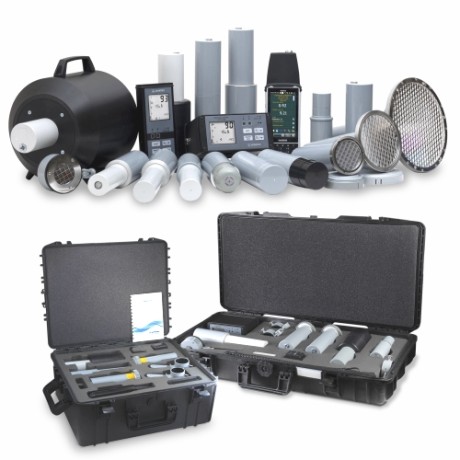

МКС-АТ1117М дозиметр-радиометр

Назначение
дозиметра-радиометра

Все характеристики
МКС-АТ1117М

Полная
комплектация

Описание типа
средства измерения

Назначение
дозиметра-радиометра

Назначение дозиметра-радиометра МКС-АТ1117М

Дозиметр-радиометр МКС-АТ1117М предназначен для измерений характеристик непрерывного излучения:

– амбиентного эквивалента дозы H* (10) и мощности амбиентного эквивалента дозы H * (10) рентгеновского и гамма-излучения;

– кермы в воздухе Ka и мощности кермы в воздухе Ka рентгеновского и гамма- излучения;

– направленного эквивалента дозы H' (0,07) и мощности направленного эквивалента дозы H' (0,07) рентгеновского и гамма-излучения;

– амбиентного эквивалента дозы H* (10) и мощности амбиентного эквивалента дозы H * (10) нейтронного излучения;

– плотности потока ϕ и флюенса Ф альфа- и бета-частиц с загрязненных поверхностей;

– скорости счета импульсов нейтронного излучения;

– плотности потока ϕ и флюенса Ф нейтронов с известным энергетическим распределением;

– поверхностной активности A_s и числа распадов на 1 см² радионуклида ²³⁹Pu и радионуклида ⁹⁰Sr+⁹⁰Y.

– Также дозиметр-радиометр МКС-АТ1117М предназначен для оперативного поиска источников ионизирующих излучений и радиоактивных материалов.

Дозиметр-радиометр МКС-АТ1117М относится к носимым (переносным с БДКН-06) средствам измерений и может эксплуатироваться в лабораторных и полевых условиях службами радиационной безопасности предприятий и организаций для контроля радиационной обстановки и уровней облучения персонала при обращении с источниками ионизирующего излучения.

Все характеристики
МКС-АТ1117М

Технические характеристики дозиметра-радиометра МКС-АТ1117М

Прибор, в зависимости от подключенного БД, измеряет:

а) мощность амбиентного эквивалента дозы H* (10) (далее - мощность дозы) и амбиентный эквивалент дозы H * (10) (далее - доза) рентгеновского и гамма-излучения.

Диапазоны измерений и пределы допускаемой основной относительной погрешности приведены в таблице:

Прибор с БД	Диапазон измерений		Пределы допускаемой основной относительной погрешности, %
Прибор с БД	мощности дозы рентгеновского и гамма- излучения	дозы рентгеновского и гамма-излучения	Пределы допускаемой основной относительной погрешности, %
БОИ, БОИ2	1 мкЗв/ч – 10 мЗв/ч	1 мкЗв – 1 Зв	±20
БОИ4	0,3 мкЗв/ч – 100 мЗв/ч	0,15 мкЗв – 100 Зв
БДКГ-01	0,1 мкЗв/ч – 10 Зв/ч	0,1 мкЗв – 10 Зв
БДКГ-03	0,03 мкЗв/ч – 300 мкЗв/ч	0,03 мкЗв – 1 Зв
БДКГ-04	0,05 мкЗв/ч – 10 Зв/ч	0,7 нЗв – 100 Зв
БДКГ-05	0,03 мкЗв/ч – 300 мкЗв/ч	0,03 мкЗв – 0,3 Зв
БДКГ-11	0,01 мкЗв/ч – 100 мкЗв/ч	0,01 мкЗв – 10 мЗв
БДКГ-17	1 мЗв/ч – 100 Зв/ч	1 мЗв – 100 Зв
БДКГ-24	0,02 мкЗв/ч – 1 Зв/ч	0,1 нЗв – 100 Зв
БДКГ-32	0,02 мкЗв/ч – 0,5 Зв/ч	0,1 нЗв – 100 Зв
БДПС-02	0,1 мкЗв/ч – 30 мЗв/ч	0,1 мкЗв – 1 Зв
Примечания 1) Значения нижних пределов измерений дозы прибора с БОИ4, БДКГ-04, БДКГ-24, БДКГ-32 определяются допускаемыми, по условиям решаемой задачи, значениями основной относительной погрешности. 2) Значения нижних пределов измерений дозы прибора с БОИ4, БДКГ-04, БДКГ-24, БДКГ-32 приведены для энергии 0,662 МэВ гамма-излучения радионуклида ¹³⁷Cs. 3) Значения нижних пределов измерений дозы прибора с БОИ4, БДКГ-04, БДКГ-24, БДКГ-32 для других энергий регистрируемого излучения с пределами допускаемой основной относительной погрешности ±20 % и ±30 % приведены в приложении А.

б) с БДКГ-30:

– мощность кермы в воздухе Ka (далее – мощность кермы) рентгеновского и гамма-излучения в диапазоне от 0,02 мкГр/ч до 1 Гр/ч;

– керму в воздухе Ka (далее – керму) рентгеновского и гамма-излучения в диапазоне от 0,1 нГр до 100 Гр.

Пределы допускаемой основной относительной погрешности составляют ± 20 %

Примечания:
1) Значения нижнего предела измерений дозы прибора с БДКГ-30 определяются допускаемыми, по условиям решаемой задачи, значениями основной относительной погрешности

2) Значение нижнего предела измерений дозы прибора с БДКГ-30 приведено для энергии 0,662 МэВ гамма-излучения радионуклида ¹³⁷Cs.

в) Плотность потока ϕ и флюенс Ф альфа-частиц, поверхностную активность A и число распадов на 1 см² радионуклида ²³⁹Pu.

Диапазоны измерений и пределы допускаемой основной относительной погрешности приведены в таблице:

Прибор с БД	Диапазон измерений				Пределы допускаемой основной относительной погрешности, %
Прибор с БД	плотности потока альфа- частиц, мин^-1⋅см^-2	флюенса альфа- частиц, см^-2	поверхностной активности радионуклида ²³⁹Pu, Бк⋅см^-2	числа распадов на 1 см² радионуклида ²³⁹Pu, см^-2	Пределы допускаемой основной относительной погрешности, %
БДПА-01	0,10 – 10⁵	1 – 3⋅10⁶	3,4⋅10^-3 – 3,4⋅10³	1 – 3⋅10⁶	±20
БДПА-02	0,05 – 5⋅10⁴	1 – 3⋅10⁶	1,7⋅10^-3 – 1,7⋅10³	1 – 3⋅10⁶
БДПА-03	0,05 – 2⋅10⁴	1 – 3⋅10⁶	1,7⋅10^-3 – 0,68⋅10³	1 – 3⋅10⁶
БДПС-02	2,40 – 30 30 – 10⁶	1 – 3⋅10⁶	—	—	±30 ±20

г) Плотность потока ϕ и флюенс Ф бета-частиц, поверхностную активность A и число распадов на 1 см² радионуклида ⁹⁰Sr+⁹⁰Y.

Диапазоны измерений и пределы допускаемой основной относительной погрешности приведены в таблице:

Прибор с БД	Диапазон измерений				Пределы допускаемой основной относительной погрешности, %
Прибор с БД	плотности потока бета- частиц, мин^-1⋅см^-2	флюенса бета-частиц, см^-2	поверхностной активности радионуклида ⁹⁰Sr+⁹⁰Y, Бк⋅см^-2	числа распадов на 1 см² радионуклида ⁹⁰Sr+⁹⁰Y, см^-2	Пределы допускаемой основной относительной погрешности, %
БДПБ-01	1 – 5⋅10⁵	1 – 3⋅10⁶	4,4⋅10^-2 – 2,2⋅10⁴	1 – 3⋅10⁶	±20
БДПБ-02	0,5 – 1,5⋅10⁵	1 – 3⋅10⁶	2,2⋅10^-2 – 0,66⋅10⁴	1 – 3⋅10⁶
БДПБ-03	0,5 – 0,5⋅10⁵	1 – 3⋅10⁶	2,2⋅10^-2 – 0,22⋅10⁴	1 – 3⋅10⁶
БДПС-02	6 – 10⁶	1 – 3⋅10⁶	—	—

д) с БДКР-01:

– мощность направленного эквивалента дозы H'(0.07) (далее - мощность дозы) рентгеновского и гамма-излучения в диапазоне от 50 нЗв/ч до 100 мкЗв/ч;

– направленный эквивалент дозы H '(0,07) (далее - доза) рентгеновского и гамма- излучения в диапазоне от 50 нЗв до 5 мЗв.

Пределы допускаемой основной относительной погрешности составляют ±20 %.

Примечание - Градуировка прибора с БДКР-01 в единицах дозы осуществляется в соответствии с СТБ ISO 4037-3-2013 и Международным стандартом IEC 60846-1:2009;

е) с БДКН-06 скорость счета импульсов нейтронного излучения в диапазоне от 0,01 до 5-10⁴ с^-1. Пределы допускаемой основной относительной погрешности составляют ±10 %;

ж) с БДКН-01, БДКН-03, БДКН-05 и БДКН-06:

– мощность амбиентного эквивалента дозы H* (10) (далее - мощность дозы) нейтронного излучения плутоний-бериллиевых источников (БДКН-01) и мощность амбиентного эквивалента дозы H * (10) (далее - мощность дозы) нейтронного излучения во всем энергетическом диапазоне (БДКН-03, БДКН-06);

– амбиентный эквивалент дозы H* (10) (далее - доза) нейтронного излучения плутоний-бериллиевых источников (БДКН-01) и амбиентный эквивалент дозы H * (10) (далее - доза) нейтронного излучения во всем энергетическом диапазоне (БДКН-03, БДКН-06).

Диапазоны измерений и пределы допускаемой основной относительной погрешности соответствуют данным таблицы:

Прибор с БД	Диапазон измерений		Пределы допускаемой основной относительной погрешности, %
Прибор с БД	мощности дозы нейтронного излучения	дозы нейтронного излучения	Пределы допускаемой основной относительной погрешности, %
БДКН-01	0,1 мкЗв/ч - 10 мЗв/ч плутоний-бериллиевых источников	0,1 мкЗв - 10 Зв плутоний-бериллиевых источников	±35
БДКН-03	0,1 мкЗв/ч - 10 мЗв/ч	0,1 мкЗв - 10 Зв	±20
БДКН-06	0,1 мкЗв/ч - 30 мЗв/ч	0,1 мкЗв - 10 Зв	±20

– плотность потока ф нейтронов с известным энергетическим распределением (БДКН-01, БДКН-03 и БДКН-05);

– - флюенс Ф нейтронов с известным энергетическим распределением (БДКН-01, БДКН-03 и БДКН-05).

– Диапазоны измерений и пределы допускаемой основной относительной погрешности соответствуют данным таблицы:

Прибор с БД	Диапазон измерений		Пределы допускаемой основной относительной погрешности, %
	плотности потока нейтронов, с^-1∙см^-2	флюенса нейтронов, см^-2
БДКН-01	0,1 – 10⁴	1 – 3∙10⁶	±20
БДКН-03			±30
БДКН-05	0,1 – 2⋅10³	0,1 – 3⋅10⁶	±20

Диапазоны энергий регистрируемого рентгеновского и гамма-излучения и энергетическая зависимость (относительно энергии 0,662 МэВ гамма-излучения радионуклида ¹³⁷Cs, а для БДКР-01 – относительно энергии 59,5 кэВ гамма-излучения радионуклида ²⁴¹Am) соответствуют данным таблицы:

Прибор с БД	Диапазон энергий, кэВ	Энергетическая зависимость, %, в пределах
БОИ, БОИ2	60 – 3000	-25 +35
БДКГ-01	60 – 3000	-25 +35
БДКГ-03	50 - 3000	±20
БДКГ-04	15 - 3000	±25
БДКГ-04	3000 - 10000	±40
БДКГ-05, БДКГ-11	50 - 3000	±20
БДКГ-17	60 - 3000	-25 +35
БДКГ-24	25 - 3000	±25
БДКГ-24	3000 - 10000	±40
БДКГ-30	50 - 3000	±25
БДКГ-30	3000 - 10000	±40
БДКГ-32	40 - 3000	±25
БДКГ-32	3000 - 10000	±40
БДПС-02	20 - 3000	±30
БДКР-01	5 – 60	±35
БДКР-01	60 – 160	±30

Диапазон максимальных энергий спектра регистрируемых бета-частиц от 155 до 3540 кэВ.

Чувствительность прибора к бета-излучению радионуклида относительно его чувствительности к бета-излучению ⁹⁰Sr+⁹⁰Y (относительная чувствительность) соответствует данным таблицы:

Радионуклид	Максимальная энергия бета- частиц, кэВ	Относительная чувствительность
Радионуклид	Максимальная энергия бета- частиц, кэВ	БДПБ-01	БДПБ-02	БДПБ-03	БДПС-02
¹⁴C	156,5	0,36 ± 0,09	0,36 ± 0,09	0,40 ± 0,10	0,15 ± 0,08
¹⁴⁷Pm	224,5	0,75 ± 0,18	1,00 ± 0,20	0,65 ± 0,15	0,45 ± 0,15
⁶⁰Co	317,9	0,94 ± 0,15	1,00 ± 0,20	1,10 ± 0,20	0,65 ± 0,15
²⁰⁴Tl	763,4	1,05 ± 0,15	1,00 ± 0,20	1,10 ± 0,20	1,00 ± 0,20
⁹⁰Sr+⁹⁰Y	546 (⁹⁰Sr) 2274 (⁹⁰Y)	1,0	1,0	1,0	1,0
¹⁰⁶Ru+106^Rh	3540	1,05 ± 0,15	1,00 ± 0,20	1,00 ± 0,20	1,00 ± 0,20

Диапазон энергий регистрируемого нейтронного излучения прибором с БДКН-01, БДКН-03 и БДКН-05 находится в пределах от 0,025 эВ до 14 МэВ, прибором с БДКН-06 – от 0,025 эВ до 16 МэВ.

Типовые значения чувствительности блоков детектирования рентгеновского и гамма-излучения прибора приведены в таблице:

БД	Тип детектора	Радионуклид	Энергия излучения, кэВ	Чувствительность, типовое значение
				(имп∙с^-1)/(мкЗв∙ч^-1)	10³ имп/мкЗв
БОИ (БОИ2)	ГС	¹³⁷Cs	662	1	3,6
БОИ4				0,33	1,19
БДКГ-01	ГС	¹³⁷Cs	662	4	14,4
БДКГ-03	Сц	²⁴¹Am	59,5	4500	16200
		¹³⁷Cs	662	350	1260
		⁶⁰Co	1250	170	610
БДКГ-04	Сц	¹⁰⁹Cd	22	700	2520
		²⁴¹Am	59,5	350	1260
		¹³⁷Cs	662	70	250
		⁶⁰Co	1250	35	126
БДКГ-05	Сц	²⁴¹Am	59,5	5200	18700
		¹³⁷Cs	662	760	2700
		⁶⁰Co	1250	370	1300
БДКГ-11	Сц	²⁴¹Am	59,5	14000	50400
		¹³⁷Cs	662	2200	7200
		⁶⁰Co	1250	1000	3600
БДКГ-17	ГС	¹³⁷Cs	662	0,005	0,018
БДКГ-24	Сц	²⁴¹Am	59,5	3200	11500
		¹³⁷Cs	662	530	1910
		⁶⁰Co	1250	270	970
БДКГ-32	Сц	²⁴¹Am	59,5	8300	29880
		¹³⁷Cs	662	1660	5980
		⁶⁰Co	1250	870	3130
БДПС-02	ГС	¹³⁷Cs	662	6,6	24
БДКР-01	Сц	⁵⁵Fe	5,6	8,7	31
		¹⁰⁹Cd	22	110	400
		²⁴¹Am	59,5	400	1440
		⁵⁷Co	122	150	540
БД	Тип детектора	Радионуклид	Энергия излучения кэВ	Чувствительность, типовое значение
				(имп∙с^-1)/(мкГр∙ч^-1)	10³ имп/мкГр
БДКГ-30	Сц	²⁴¹Am	59,5	2800	10100
		¹³⁷Cs	662	600	2160
		⁶⁰Co	1250	290	1040

Типовые значения чувствительности блоков детектирования альфа- излучения прибора МКС-АТ1117М приведены в таблице:

БД	Тип детектора	Радионуклид	Энергия излучения, МэВ	Чувствительность, типовое значение, (имп∙с^-1)/(мин^-1∙см^-2)
БДПА-01	Сц	²³⁸U ²³⁴U ²³⁹Pu	4,13; 4,18 4,72; 4,76 5,15	0,09 0,14 0,15
БДПА-02	Сц	²³⁸U ²³⁴U ²³⁹Pu	4,13; 4,18 4,72; 4,76 5,15	0,50 0,58 0,70
БДПА-03	Сц	²³⁸U ²³⁴U ²³⁹Pu	4,13; 4,18 4,72; 4,76 5,15	1,5 1,6 2,5
БДПС-02	ГС	²³⁸U ²³⁴U ²³⁹Pu	4,13; 4,18 4,72; 4,76 5,15	0,015 0,035 0,045

Типовые значения чувствительности блоков детектирования бета- излучения:

БД	Тип детектора	Радионуклид	Граничная энергия спектра, кэВ	Чувствительность, типовое значение, (имп∙с^-1)/(мин^-1∙см^-2)
БДПБ-01	Сц	⁹⁰Sr+⁹⁰Y	546 (⁹⁰Sr) 2274 (⁹⁰Y)	0,30
БДПБ-02	Сц			0,90
БДПБ-03	Сц			2,40
БДПС-02	ГС			0,12

Типовые значения чувствительности блоков детектирования нейтронного излучения прибора приведены в таблице:

БД	Тип детектора	Радионуклид	Энергия излучения, МэВ	Чувствительность, типовое значение
БДКН-01	ГС	²³⁸Pu-α-Be	4,8	0,5 имп/(нейтр.⋅см^-2)
БДКН-03	ГС			0,355 (имп∙с^-1)/(мкЗв∙ч^-1)
БДКН-05	ГС			10 имп/(нейтр.⋅см^-2)
БДКН-06	ГС			1,0 имп/(нейтр.⋅см^-2)
БДКН-06	ГС			0,71 (имп∙с^-1)/(мкЗв∙ч^-1)

Время измерения естественного радиационного фона (0,1 мкЗв/ч) зависимости от подключенного БД при статистической погрешности, не превышающей 20 %, не более:

– 420 с	для БДКГ-01;
– 15 с	для БДКГ-03;
– 30 с	для БДКГ-04;
– 5 с	для БДКГ-05;
– 3 с	для БДКГ-11, БДКГ-24, БДКГ-30;
– 2 с	для БДКГ-32;
– 360 с	для БДПС-02.

Время измерения для блоков детектирования нейтронного излучения при статистической погрешности, не превышающей ±20 %, не более:

– 200 с для БДКН-01 при измерении плотности потока нейтронов 1 с^-1·см^-2плутоний-бериллиевых источников;

– 280 с для БДКН-03 при измерении мощности дозы нейтронного излучения 1 мкЗв/ч плутоний-бериллиевых источников;

– 12 с для БДКН-05 при измерении плотности потока нейтронов 1 с^-1·см^-2плутоний-бериллиевых источников;

– 150 с для БДКН-06 при измерении мощности дозы нейтронного излучения 1 мкЗв/ч плутоний-бериллиевых источников.

Прибор при включении автоматически устанавливает фиксированные значения пороговых уровней:

– 29 мкЗв/ч	по мощности дозы
– 29 мкГр/ч	по мощности кермы
– 180 мкЗв	по дозе
– 180 мкГр	по керме
– 20 мин^-1⋅см^-2	по плотности потока альфа-частиц
– 400 мин^-1⋅см^-2	по плотности потока бета-частиц
– 17 с^-1⋅см^-2	по плотности потока нейтронов
– 0,68 Бк⋅см^-2	по поверхностной активности радионуклида ²³⁹Pu
– 17,8 Бк⋅см^-2	по поверхностной активности радионуклида 90Sr+90Y
– 2,99∙106 см^-2	по числу распадов на 1 см²
– 2,99∙106 см-2	по флюенсу
– 10⁵ с^-1	по скорости счета

В ручном режиме прибор обеспечивает возможность изменения значений пороговых уровней в пределах диапазонов измерений. При превышении установленных значений пороговых уровней или верхних пределов измерений срабатывает звуковая и визуальная сигнализации. При выключении прибора пороговые уровни введенные вручную сбрасываются до установленных фиксированных значений.

Прибор сохраняет свои характеристики после кратковременного (не более 5 мин) воздействия излучения с 2-кратным (с БДКГ-17, БДКР-01, БДКН-06) и 10-кратным (с остальными БД) превышением верхних пределов измерений измеряемых величин с индикацией показаний не ниже значения верхнего предела измерений и сигнализацией о перегрузке.

Время полного восстановления работоспособного состояния прибора после перегрузки не превышает 5 мин.

Прибор обеспечивает:

– ручной режим записи в память БОИ (БОИ2), хранение в течение не менее 24 ч (при включенном и отключенном питании) и считывание не менее 99 результатов измерений;

– ручной и автоматический режим записи в память БОИ4, хранение в течение не менее 24 ч (при включенном и отключенном питании) и считывание не менее 10000 результатов измерений с датой, временем и координатами точек измерений.

– возможность передачи результатов измерений в персональный компьютер (ПК) по интерфейсу RS232 через CОМ-порт или через порт USB.

– передачу информации из БД в БОИ4 по радиоканалу Bluetooth с помощью адаптера BT-DU4.

– Электропитание прибора осуществляется от перезаряжаемых БА, встроенных в БОИ (БОИ2, БОИ4) и адаптер BT-DU4.

– проведение самоконтроля основных узлов при включении и постоянную проверку своей работоспособности в процессе работы.

– Время установления рабочего режима не превышает 1 мин.

– Время непрерывной работы прибора с любым БД:

– не менее 24 ч при автономном питании от полностью заряженного БА БОИ (БОИ2) или адаптера BT-DU4 (при отключенном радиоканале);

– не менее 12 ч при автономном питании от полностью заряженного БА адаптера BT-DU4 (при включенном радиоканале);

– не менее 8 ч при автономном питании от полностью заряженного БА БОИ4 (при отключенном радиоканале);

– не менее 12 ч с БДКН-06 при автономном питании от полностью заряженного БА БОИ4 (при отключенном радиоканале).

– Нестабильность показаний за время непрерывной работы не превышает 5 %.

– Время отклика при изменении мощности дозы от 0,1 до 1 мкЗв/ч составляет не более 2 с для БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-32 по IEC 61017:2016.

– Время отклика при изменении мощности кермы от 0,1 до 1 мкГр/ч составляет не более 2 с для БДКГ-30 по IEC 61017:2016.

– Время отклика при изменении мощности дозы от 1 до 10 мкЗв/ч составляет не более 2 с для БДКР-01, не более 3 с – для БДКГ-01, БДПС-02 по IEC 60846-1:2009.

– Время отклика при изменении мощности дозы от 10 до 100 мкЗв/ч составляет не более 2 с для БОИ (БОИ2), не более 7 с – для БОИ4 по IEC 60846-1:2009.

Чувствительность прибора к сопутствующему гамма-излучению источника ¹³⁷Cs не превышает, (имп∙с^-1)/(мкЗв∙ч^-1):

– 30	с БДПБ-01;
– 90	с БДПБ-02;
– 270	с БДПБ-03.

Чувствительность прибора к сопутствующему альфа-излучению источника ²³⁹Pu не превышает, (имп∙с^-1)/(мин^-1∙см^-2):

– 0,002	с БДПБ-01;
– 0,002	с БДПБ-02;
– 0,010	с БДПБ-03.

Показания прибора при естественном нейтронном фоне (~0,015 с^-1 •см^-2) находятся в диапазоне:

в режиме измерения мощности дозы:
- от 5 до 40 нЗв/ч	с БДКН-01
- от 3 до 30 нЗв/ч	с БДКН-03
- от 3 до 30 нЗв/ч	с БДКН-06
в режиме измерения скорости счета импульсов:
- от 0,05 до 0,25 с^-1	с БДКН-05
- от 0,002 до 0,04 с^-1	с БДКН-06

Диапазон индикации показаний БОИ (БОИ2, БОИ4) при подключении к БД: - мощности дозы от 1 нЗв/ч до 999 Зв/ч (мощности кермы от 1 нГр/ч до 999 Гр/ч); - дозы от 0,01 нЗв до 999 Зв (кермы от 0,01 нГр до 999 Гр).

Прибор устойчив к воздействию:

1) относительной влажности воздуха до 95 % при температуре 35 °С и более низких температурах без конденсации влаги;

2) атмосферного давления в диапазоне от 84 до 106,7 кПа;

3) синусоидальных вибраций с параметрами:

– диапазон частот от 10 до 55 Гц (от 5 до 35 Гц (с БДКН-06)), амплитуда смещения 0,35 мм;

4) одиночных механических ударов с параметрами:

- пиковое ускорение 50 м/с² (5 g), длительность действия ударного импульса от 0,5 до 30 мс.

Прибор сохраняет свои характеристики при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м.

Пределы допускаемых дополнительных относительных погрешностей составляют:

– ±10 % при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий;

– ±10 % при воздействии относительной влажности воздуха до 95 % при температуре 35 °С и более низких температурах без конденсации влаги;

±10 % при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м с БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03, БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01;

±5 % при воздействии синусоидальных вибраций в диапазоне частот от 10 до 55 Гц (от 5 до 35 Гц (с БДКН-06));

±5 % при воздействии одиночных механических ударов с пиковым ускорением 50 м/с².

Пределы допускаемой дополнительной относительной погрешности прибора с БДПА-01 (БДПА-02, БДПА-03) при измерении плотности потока альфа-частиц и поверхностной активности радионуклида ²³⁹Pu при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч составляют ±5 %.

Пределы допускаемой дополнительной относительной погрешности прибора с БДПА-01 (БДПА-02, БДПА-03) при измерении плотности потока альфа-частиц и поверхностной активности радионуклида ²³⁹Pu при воздействии сопутствующего бета- излучения радионуклида ⁹⁰Sr+⁹⁰Y с внешним излучением не менее 3⋅10³ с^-1составляют ±5 %.

Пределы допускаемой дополнительной относительной погрешности прибора с БДКН-03 (БДКН-06) при измерении мощности дозы нейтронного излучения и прибора с БДКН-01 (БДКН-05) при измерении плотности потока нейтронов при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч составляют ±5 %.

Прибор в транспортной таре прочен к воздействию:

– температуры окружающего воздуха от минус 50 ºС до плюс 55 ºС;

– относительной влажности воздуха до 100 % при температуре 40 ºС;

– ударов со значением пикового ударного ускорения 98 м/с² (10g), длительностью ударного импульса 16 мс; число ударов (1000 ± 10) для каждого из трех взаимно перпендикулярных направлений или для направления, обозначенного на транспортной таре манипуляционными знаками по ГОСТ 14192-96 («Верх», «Не кантовать»).

Масса составных частей дозиметра-радиометра МКС-АТ1117М, кг,	не более:
– БОИ	1,20;
– БОИ2	0,60;
– БОИ4	0,60;
– БДКГ-01	0,50;
– БДКГ-03	0,60;
– БДКГ-04	0,46;
– БДКГ-05	1,20;
– БДКГ-11	1,90;
– БДКГ-17	0,28;
– БДКГ-24	0,50;
– БДКГ-30	0,60;
– БДКГ-32	0,78;
– БДКН-01	2,00;
– БДКН-03	8,00;
– БДКН-05	3,50;
– БДКН-06	10,0;
– БДКР-01	0,55;
– БДПА-01	0,50;
– БДПА-02	0,70;
– БДПА-03	1,40;
– БДПБ-01	0,55;
– БДПБ-02	0,87;
– БДПБ-03	1,80;
– БДПС-02	0,33;
– СА	0,50;
– адаптер BT-DU4	0,40;
– адаптер БД	0,07;
– адаптер USB-БД	0,07;
– УС с клеммной коробкой на кронштейне	1,25.

Габаритные размеры составных частей прибора, мм, не более:
– БОИ	177x85x124;
– БОИ2	210x88x36;
– БОИ4	265×90×40;
– БДКГ-01	Ø54x256;
– БДКГ-03	Ø60x299;
– БДКГ-04	Ø60x200;
– БДКГ-05	Ø60x290;
– БДКГ-11	Ø76x320;
– БДКГ-17	Ø54x167;
– БДКГ-24	Ø60x205;
– БДКГ-30	Ø60x207;
– БДКГ-32	Ø80x245;
– БДКН-01	Ø90x260;
– БДКН-03	314x220x264;
– БДКН-05	105×115×380;
– БДКН-06	550x254x254;
– БДКР-01	Ø60x261;
– БДПА-01	Ø85x205;
– БДПА-02	Ø137x230;
– БДПА-03	Ø222×277;
– БДПБ-01	Ø5x205;
– БДПБ-02	Ø137x235;
– БДПБ-03	Ø222×281;
– БДПС-02	138x86x60;
– СА	110x60x85;
– адаптер BT-DU4	145x40x85;
– адаптер БД	95×48×33;
– адаптер USB-БД	95×48×33;
– УС с клеммной коробкой на кронштейне	380×122×110.

Показатели надежности дозиметра-радиометра МКС-АТ1117М:
– средняя наработка на отказ	не менее 20000 ч;
– средний срок службы	не менее 15 лет;
– среднее время восстановления	не более 12 ч;
– средний ресурс	не менее 40000 ч.

Конструкция и материалы покрытий прибора обеспечивают возможность проведения дезактивации.

Параметры радиоизлучения прибора соответствуют требованиям, установленным СТБ 1788-2009.

Прибор соответствует требованиям электромагнитной совместимости, установленным СТБ ГОСТ Р 51522-2001 для оборудования класса Б:

– по помехоэмиссии – по СТБ ЕN 55011-2012;

– по устойчивости к электростатическим разрядам испытательному уровню 2 по ГОСТ 30804.4.2-2013 и критерию качества функционирования А для БОИ, БОИ2, БОИ4, БДКГ-01, БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-17, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01, БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03, адаптера BT-DU4, критерию качества функционирования В для БДПС-02, БДКН-01, БДКН-03, БДКН-05, БДКН-06;

– по устойчивости к радиочастотному электромагнитному полю испытательному уровню 3 (БОИ4, БДКГ-32, БДПА-03, БДПБ-03, БДКН-05) и испытательному уровню 2 (остальные БД) по СТБ IEC 61000-4-3-2009 и критерию качества функционирования А;

– по устойчивости к магнитному полю промышленной частоты испытательному уровню 5 (БОИ4, БДКГ-32, БДПА-03, БДПБ-03) по ГОСТ IEC 61000-4-8-2013 и критерию качества функционирования А.

Рабочие условия эксплуатации дозиметра-радиометра МКС-АТ1117М:

• температура окружающего воздуха:
– без БОИ4, БДКГ-04, БДКГ-24, БДКГ-30, БДКГ-32, БДКН-06, БДКР-01	от минус 40 ºС до плюс 50 ºС;
– с БОИ4, БДКН-06	от минус 30 ºС до плюс 50 ºС;
– с БДКГ-04, БДКГ-24, БДКГ-30, БДКГ-32	от минус 50 ºС до плюс 50 ºС;
– с БДКР-01	от 0 ºС до 40 ºС;
• относительная влажность воздуха при температуре 35 ºС и более низких температурах без конденсации влаги	до 95%;
• атмосферное давление	от 84 до 106,7 кПа.

Нормальные условия применения дозиметра-радиометра МКС-АТ1117М:

Температура окружающего воздуха:	от 15 ºС до 25 ºС;
Относительная влажность воздуха:	от 30 % до 80 %;
Атмосферное давление:	от 86 до 106,7 кПа;
Фон гамма-излучения:	не более 0,20 мкЗв/ч

Степень защиты от проникновения воды, пыли и посторонних твердых частиц соответствует IP64 по ГОСТ 14254-2015.

Прибор не предназначен для эксплуатации во взрывоопасных и пожароопасных зонах согласно ТКП 181-2009.

Полная
комплектация

Комплект поставки дозиметра-радиометра МКС-АТ1117М определяется заказчиком/пользователем самостоятельно Поможем правильно подобрать нужный комплект!!!
Блок обработки информации БОИ (№412159.015) с комплектом принадлежностей: • ремень плечевой (№301569.002) • ремень поясной (№301569.006) • кабель БД Длина 1,6 м витой, гибкий для подключения БД (№685621.069) • адаптер сетевой SA110C-12GS-I*
Блок обработки информации БОИ2 (№412159.018) с комплектом принадлежностей: • ремень плечевой (№301569.005) • кабель БД Длина 1,6 м витой, гибкий для подключения БД (№685621.069) • адаптер сетевой SA110C-12GS-I* (для заряда БОИ от сети переменного тока, длина 1,5 м)
Блок детектирования гамма-излучения БДКГ-01 (№418269.013)
Блок детектирования гамма-излучения БДКГ-03 (№418269.020)
Блок детектирования гамма-излучения БДКГ-04 (№418269.036) с установленным колпачком «0,025-3 MeV» (№305131.008-02) и с колпачком «0,06-10 MeV» (№305131.007) (c фильтром) в комплекте
Блок детектирования гамма-излучения БДКГ-05 (№418269.022)
Блок детектирования гамма-излучения БДКГ-11 (№418269.029)
Блок детектирования гамма-излучения БДКГ-17 (№418269.038)
Блок детектирования гамма-излучения БДКГ-24 (№418269.063)
Блок детектирования гамма-излучения БДКГ-30 (№418269.100)
Блок детектирования гамма-излучения БДКГ-32 (№418269.113)
Блок детектирования нейтронного излучения БДКН-01 (№418252.007)
Блок детектирования нейтронного излучения БДКН-03 (№418252.013)
Блок детектирования нейтронного излучения БДКН-05 (№418252.017)
Блок детектирования нейтронного излучения БДКН-06 в составе: • Блок измерительный • сфера-замедлитель • штатив (Для установки БДКН-06)

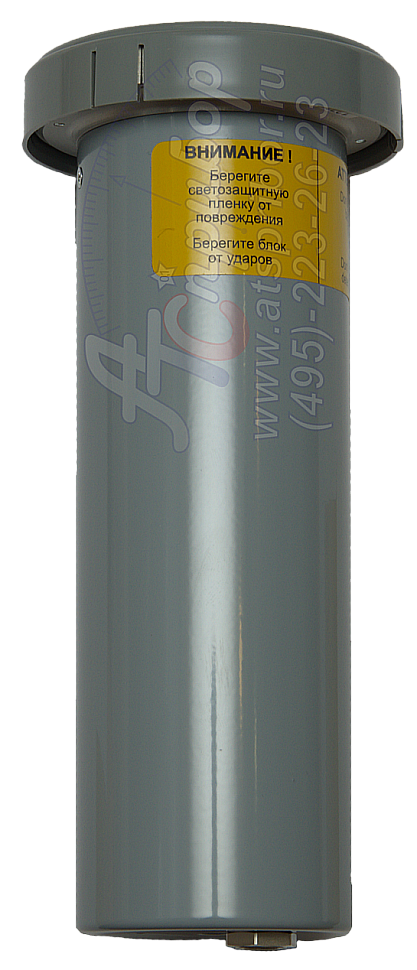

Блок детектирования альфа-излучения БДПА-01 (№418252.009) с комплектом запасных частей: • крышка (№301261.002) (установлена на блоке) • комплект запасных защитных пленок (№305648.002) (cодержит светозащитную прокладку, состоящую из шайбы с наклеенными на нее двумя светозащитными пленками) • комплект ножек самоклеящихся Ø6,5 мм; H=2 мм (12 шт.)
Блок детектирования альфа-излучения БДПА-02 (№301261.032) с комплектом запасных частей: • крышка (№301261.002) (установлена на блоке) • комплект запасных защитных пленок (№305648.002) (cодержит светозащитную прокладку, состоящую из шайбы с наклеенными на нее двумя светозащитными пленками) • комплект ножек самоклеящихся Ø6,5 мм; H=2 мм (12 шт.)
Блок детектирования альфа-излучения БДПА-03 (№418252.035) с комплектом запасных частей: • крышка (№301261.041) (установлена на блоке) • комплект запасных защитных пленок (№305648.027) (cодержит светозащитную прокладку, состоящую из шайбы с наклеенными на нее двумя светозащитными пленками) • комплект ножек самоклеящихся Ø6,5 мм; H=2 мм (12 шт.)
Блок детектирования бета-излучения БДПБ-01 (№418252.010) с комплектом запасных частей: • крышка-фильтр (№301261.032) (установлена на блоке) • комплект запасных защитных пленок (№305648.003) (cодержит светозащитную прокладку, состоящую из шайбы с наклеенными на нее двумя светозащитными пленками) • комплект ножек самоклеящихся Ø6,5 мм; H=2 мм (12 шт.)
Блок детектирования бета-излучения БДПБ-02 (№418252.029) с комплектом запасных частей: • крышка-фильтр (№301261.032-01) (установлена на блоке) • комплект запасных защитных пленок (№305648.008) (cодержит светозащитную прокладку, состоящую из шайбы с наклеенными на нее двумя светозащитными пленками) • комплект ножек самоклеящихся Ø6,5 мм; H=2 мм (12 шт.)
Блок детектирования бета-излучения БДПБ-03 (№418252.036) с комплектом запасных частей: • крышка-фильтр (№301261.041-01) (установлена на блоке) • комплект запасных защитных пленок (№305648.028) (содержит светозащитную прокладку, состоящую из шайбы с наклеенными на нее двумя светозащитными пленками) • комплект ножек самоклеящихся Ø6,5 мм; H=2 мм (12 шт.)
Блок детектирования альфа- и бета-излучения БДПС-02 (№418252.005) с комплектом: • Крышка-фильтр (№412916.017) • комплект альфа-фильтров содержит три альфа-фильтра (№305648.004) • держатель альфа-фильтра (№301261.009) • ручка (№301116.014) • фильтр выравнивающий (№412916.023)
Блок детектирования рентгеновского излучения БДКР-01(№418269.039) (с установленной крышкой (№301111.006)
Адаптер BT-DU4 (№468367.002) • Адаптер BT-DU4 (для передачи информации с блоков детектирования на БОИ4 по радиоканалу Bluetooth) • Адаптер сетевой SA110C-12GS-I (для заряда BT-DU4 от сети переменного тока, длина 1,5 м) (допускается замена на адаптер с аналогичными техническими характеристиками
Адаптер сетевой SA110C-12GS-I* (№468367.002) Для заряда БОИ/БОИ2/ адаптера BT-DU4 от сети переменного тока
Программа «ATexch» Для работы с ПК. На внешнем носителе данных
Программа «ATexch». Руководство оператора
Программа «GARM» На внешнем носителе данных
Программа «GARM». Руководство оператора
Программный комплекс «ARMS» На внешнем носителе данных
Программный комплекс «ARMS». Руководство оператора
Программный комплекс «Mobile Laboratory» На внешнем носителе данных
Программный комплекс «Mobile Laboratory». Руководство оператора
• гермоконтейнер Для БДКГ-01
• гермоконтейнер Для БДКГ-03
• гермоконтейнер Для БДКГ-05
• гермоконтейнер Для БДКГ-17
• гермоконтейнер Для БДКГ-04, БДКГ-24, БДКГ-30
• ручка Ø60 мм, для БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03, БДКН-01, БДКР-01
• ручка Ø50 мм, для БДКГ-01, БДКГ-17
• держатель Ø60 мм, для установки БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03, БДКР-01 на телескопической штанге
• держатель Ø50 мм, для установки БДКГ-01, БДКГ-17 на телескопической штанге
• держатель Ø60 мм, для совместного крепления БОИ2/адаптера BT-DU4 с БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24,
• держатель Ø60 мм, для совместного крепления БОИ2/адаптера BT-DU4 с БДПА-02, БДПБ-02
• держатель Ø50 мм, для совместного крепления БОИ2/адаптера BT-DU4 с БДКГ-01, БДКГ-17
• штанга телескопическая 1,7 м
• штанга телескопическая 3,2 м
• штанга телескопическая 5 м
• кронштейн Для крепления БДПА-02, БДПБ-02 и БОИ2 на вертикальной поверхности
• кронштейн Для крепления БДПА-03, БДПБ-03 и БОИ2 на вертикальной поверхности
• штатив в комплекте: – штатив – кронштейн – гайка Ø60 мм для размещения БОИ2 и БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03, БДКН-01, БДКР-01
• штатив в комплекте: – штатив– кронштейн – гайка Ø50 мм для размещения БОИ2 и БДКГ-01, БДКГ-17
• штатив в комплекте: – штатив – кронштейн – гайка – держатель Ø60 мм для размещения БОИ4, адаптера BT-DU4 и БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДПА-01, БДПА-02, БДПБ-01, БДПБ-02, БДКН-01, БДКР-01
• штатив в комплекте: – штатив – кронштейн – гайка – держатель Ø50 мм для размещения БОИ4, адаптера BT-DU4 и БДКГ-01, БДКГ-17
• держатель Ø60 мм, для крепления БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДПА-01, БДПБ-01, БДКН-01, БДКР-01 на вертикальной поверхности
• держатель Ø50 мм, для крепления БДКГ-01, БДКГ-17 на вертикальной поверхности
• держатель БОИ2 Ø60 мм, для совместного крепления БОИ2/адаптера BT-DU4 с БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДПА-01, БДПА-02,
• держатель БОИ2 Ø50 мм, для совместного крепления БОИ2/адаптера BT-DU4 с БДКГ-01, БДКГ-17
• держатель Для крепления БОИ2/адаптера BT-DU4 на БДКН-03
• держатель Для крепления БОИ2 на телескопической штанге 1,7 м
• держатель Для крепления БОИ2/адаптера BT-DU4 на телескопической штанге 3,2 м
• держатель Для крепления адаптера BT-DU4 на телескопической штанге 1,7 м
• ручка Ø60 мм, для совместного крепления БОИ4 и БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02,
• ручка Ø50 мм, для совместного крепления БОИ4 и БДКГ-01, БДКГ-17
• кабель Для заряда БОИ/БОИ2/адаптера BT-DU4 от источника «+12V», длина 1,4 м
• кабель БД Для подключения БД к БОИ/БОИ2/БОИ4/ адаптеру BT-DU4, длина 1,2 м
• кабель БД Для подключения БД к БОИ/БОИ2/БОИ4/ адаптеру BT-DU4, длина по заказу
• кабель БД Для подключения БД к БОИ/БОИ2/БОИ4/ адаптеру BT-DU4, длина 0,25 м
• кабель БД Витой гибкий кабель для подключения БД к БОИ/БОИ2 адаптеру BT-DU4, длина 1,6 м
• кронштейн Для крепления БОИ2 на вертикальной поверхности
• адаптер RS232/USB
• держатель элементов питания Для восьми батареек типоразмера АА
• наушник головной
• стяжка силиконовая
• комплект принадлежностей для подключения к ПК: – кабель интерфейсный длина 2 м, ИЛИ – кабель интерфейсный длина 2-25 м
• комплект принадлежностей для подключения к COM-порту: – кабель от БД к Адаптеру интерфейса БД длиной от 1,2м до 25м, – Кабель от Адаптера интерфейса к ПК длиной 1,8 м (кабель нуль-модемный) – адаптер сетевой SA110C-12GS-I*
• комплект принадлежностей для поверки: – адаптер БД – адаптер USB-БД – адаптер сетевой SA110C-12GS-I* – кабель USB А-В – кабель БД – кабель БД – кабель интерфейсный – кабель нуль-модемный
• комплект принадлежностей для подключения к USB-порту: – кабель от БД к Адаптеру интерфейса БД длиной от 1,2м до 25м, – Кабель от Адаптера интерфейса к ПК длиной 1,8 м (кабель нуль-модемный)
• комплект принадлежностей для работы с устройством сигнализации: – УС – кабель – кабель
Руководство по эксплуатации
Методика поверки МРБ МП.1396-2018
Паспорт БД
Упаковка
* Допускается замена сетевого адаптера SA110C-12GS-I на другой тип сетевого адаптера с аналогичными техническими характеристиками. Общая длина не более 25 м. * Поставляется в одном экземпляре при отгрузке нескольких приборов одному потребителю.

МКС-АТ1117М дозиметр-радиометр

Назначение дозиметра-радиометра

Все характеристики МКС-АТ1117М

Полнаякомплектация

Описание типасредства измерения

Назначение
дозиметра-радиометра

Все характеристики
МКС-АТ1117М

Полная
комплектация

Описание типа
средства измерения
