Цена: по запросу

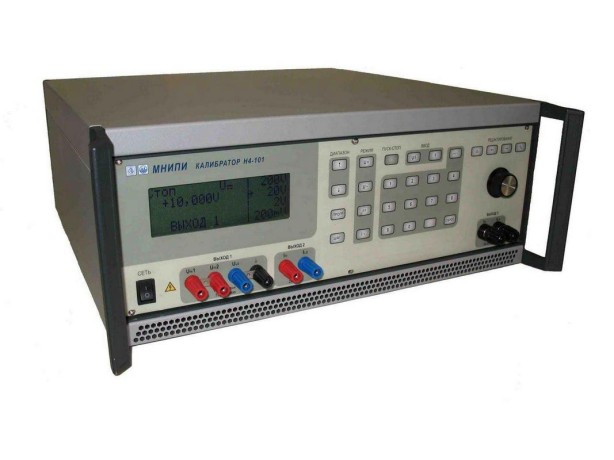

Н4-101 калибратор универсальный

Н4-101 калибратор универсальный

В избранное К сравнению

Описание

Калибратор Н4-101

Калибратор Н4-101 предназначен для воспроизведения высокоточных значений постоянного напряжения при поверке, калибровке и исследовании электроизмерительных приборов и устройств.

особенности калибратора Н4-101:

  • Постоянное напряжение 50 мкВ - 1000 В
  • Переменное напряжение 1 мВ - 750 В
  • Постоянный ток 0,05 мкА - 50 А
  • Переменный ток 10 мкА - 50 А
  • Интерфейс СТЫК С2
  • Время непрерывной работы в рабочих условиях 24 ч.
  • Температура эксплуатации +5°С ... +40°С

технические характеристики калибратора Н4-101:

Калибратор Н4-101 обеспечивает воспроизведение напряжения постоянного тока от 50 мкВ до 1000 В на пяти диапазонах с конечными значениями Uк 200 мВ; 2; 20; 200; 1000 В. Пределы допускаемой основной погрешности и основные параметры калибратора приведены в таблице

=Uк Диапазон воспроизведения в значениях устанавливаемой шкалы Пределы допускаемой основной погрешности ± (% от U + % от Uк) Максимальный ток нагрузки, мА Напряжение шумов и пульсаций, мВ, не более
200 мВ ± (000,05 - 200,00) мВ 0,03 + 0,005 10 1
2 В ± (0,0010 - 2,0000) В 0,02 + 0,003 10 2
20 В ± (00,010 - 20,000) В 0,02 + 0,003 10 2
200 В ± (001,00 - 200,00) В 0,03 + 0,003 5 150
1000 В ± (0010,0 - 1000,0) В 0,05 + 0,006 5 250

Калибратор Н4-101 обеспечивает воспроизведение напряжения переменного тока синусоидальной формы от 1 мВ до 750 В на пяти диапазонах с конечными значениями Uк 200 мВ; 2; 20; 200; 750 В. Пределы допускаемой основной погрешности и основные параметры калибратора приведены в таблице

~Uк Диапазон воспроизведения в значениях устанавливаемой шкалы Пределы допускаемой основной погрешности ± (% от U + % от Uк) Максимальный ток нагрузки, мА Емкость нагрузки, пФ, не более Коэффициент гармоник, %, не боллее
200 мВ ± (000,05 - 200,00) мВ 0,20 + 0,05 10 1 0,25
2 В ± (0,0010 - 2,0000) В 0,15 + 0,02 10 2 0,25
20 В ± (00,010 - 20,000) В 0,15 + 0,02 10 2 0,25
200 В ± (001,00 - 200,00) В 0,20 + 0,03 5 150 0,5
1000 В ± (0010,0 - 1000,0) В 0,20 + 0,08 5 250 0,5

Калибратор Н4-101 обеспечивает воспроизведение силы постоянного тока в диапазоне от 0,05 мкА до 50 А на шести диапазонах с конечными значениями Iк 200 мкА; 2; 20; 200 мА; 2; 50 А. Пределы допускаемой основной погрешности и основные параметры калибратора в зависимости от диапазона приведены в таблице.

=Iк Диапазон воспроизведения в значениях устанавливаемой шкалы Пределы допускаемой основной погрешности ± (% от I + % от Iк) Максималь- ное напряжение на нагрузке, В Напряжение шумов и пульсаций при максимальном напряжении на нагрузке, мВ, не более
200 мкА ± (000,05 - 200,00) мкА 0,05 + 0,005 5 -
2 мА ± (0,0010 - 2,0000) мА 0,05 + 0,005 5 -
20 мА ± (00,010 - 20,000) мА 0,05 + 0,005 5 -
200 мА ± (000,10 - 200,00) мА 0,05 + 0,005 5 -
2 А ± (0,0010 - 2,0000) А 0,05 + 0,005 5 10
50 А ± (01,000 - 50,000) А 0,15 + 0,010 1 10

Калибратор Н4-101 обеспечивает воспроизведение силы переменного тока синусоидальной формы от 10 мкА до 50 А на пяти диапазонах с конечными значениями Iк 2; 20; 200 мА; 2; 50 А. Пределы допускаемой основной погрешности и основные параметры калибратора в зависимости от диапазона приведены в таблице.

~Iк Диапазон воспроизведения в значениях устанавливаемой шкалы Пределы допускаемой основной погрешности ± (% от I + % от Iк) Максимальное напряжение на нагрузке, В Коэффициент гармоник, %, не более
2 мА (0,010 - 2,000) мА 0,15 + 0,03 3,0 0,25
20 мА (01,0 0 - 20,00) мА 0,15 + 0,03 3,0 0,25
200 мА (010,0 - 200,0) мА 0,15 + 0,03 3,0 0,25
2 А (0,100 - 2,000) А 0,20 + 0,03 3,0 0,3
50 А (01,00 - 50,00) А 0,20 + 0,03 0,7 1,0

Погрешность и коэффициент гармоник на диапазоне 50 А гарантируются в частотном диапазоне от 45 до 1000 Гц. В диапазонах 40 - 45 Гц; 1000 – 2500 Гц калибратор является источником тока.

Калибратор воспроизводит напряжение переменного тока и силу переменного тока в диапазоне частот от 40 до 2500 Гц с дискретностью 1 Гц. Погрешность установки частоты не превышает ± 1 % от установленного значения.

Калибратор обеспечивает обмен информацией по последовательному асинхронному интерфейсу типа СТЫК С2 в соответствии с ГОСТ 18145-81. Скорости обмена информацией 19200 и 57600 бит/с.

общие технические характеристики калибратора Н4-101:

характеристика калибратора Н4-101значение
Питание Сеть (230 ± 23) В, (50 ± 0,5) Гц
Потребляемая мощность 550 В · А
Габариты (HxWxD) 540х465х184 мм
Масса 20 кг
Условия эксплуатации:Рабочая температура 10°С...+35°С

комплект поставки калибратора Н4-101:

  • калибратор Н4-101
  • техническая документация
  • упаковка
