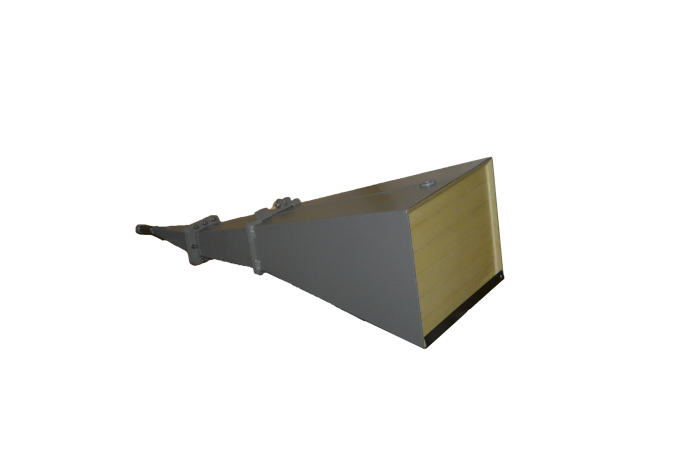

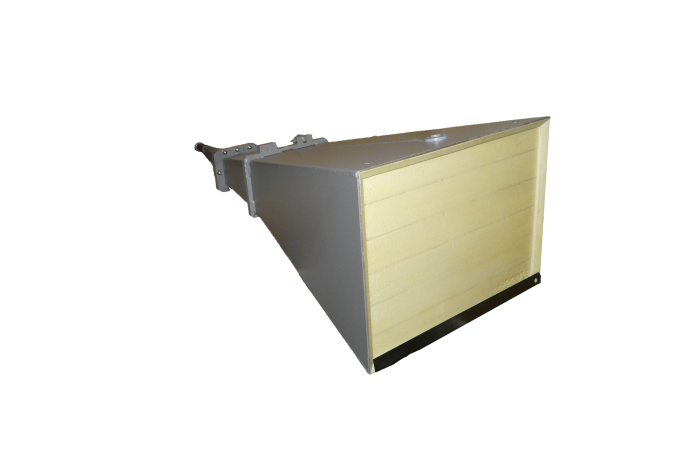

П6-23М Антенна измерительная
Описание
П6-23М антенна измерительная
Одноканальная измерительная антенна П6-23М с линейной поляризацией, для преобразования энергии свободного электромагнитного поля в энергию связанного поля, распространяющегося в коаксиальной передающей линии.
Антенна П6-23М совместно с измерительными приемными устройствами и генераторами применяется для измерения плотности потока мощности электромагнитного поля, параметров антенных устройств, параметров электромагнитной совместимости радиоэлектронных средств, а также возбуждения электромагнитного поля с заданной плотностью потока мощности.
Антенна измерительная П6-23М используется для работы в лабораториях, заводских и полевых условиях на открытом воздухе.
Рабочие условия эксплуатации антенны П6-23М:
• температура окружающего воздуха от минус 50 до плюс 50 °С;
• относительная влажность окружающего воздуха 98 % при температуре 25 °С;
• минимальное атмосферное давление 61 кПа (450 мм рт. ст.)
Технические характеристики антенны П6-23М:
| Рабочий диапазон частот | 0,85 - 17,44 ГГц |
| Волновое сопротивление входа | 50 Ом |
| Коэффициент стоячей волны (КСВ) антенны П6-23М | <1,7 |
| Эффективная площадь антенны П6-23М в диапазоне частот: | |
| (0,85 - 15) ГГц | > 150 см2 |
| (15 - 17,44) ГГц | > 110 см2 |
Предел допускаемой погрешности эффективной площади в диапазоне частот, не более: | |
| (0,85 - 15) ГГц | ± 20% |
| (15 - 17,44) ГГц | ± 15% |
| Поляризация линейная, уровень сигнала ортогональной поляризации антенны П6-23М, не более | -25 дБ |
| Уровень боковых лепестков диаграммы направленности антенны П6-23М, не более | -10 дБ |
| Общие характеристики антенны П6-23М | |
| Габаритные размеры П6-23М | 887х351х265 мм |
| Масса | 6,8 кг |
| Условия эксплуатации антенны измерительной П6-23М: | |
| Рабочая температура | -50°С...+50°С |
| Антенна П6-23М заменяет приборы | П6-23А |
Полные технические характеристики антенны измерительной П6-23М, а так же диаграммы направленности приведены в техническом описании и инструкции по эксплуатации на измерительную антенну П6-23М.
Опорно-поворотное устройство измерительной антенны П6-23М обеспечивает:
• поворот антенны по азимуту от 0о до 360о;
• поворот антенны по углу места от минус 30о до плюс 90о;
• установку плоскости поляризации 0о и 90о;
• высоту установки антенны от 1,65 до 2,5 м.

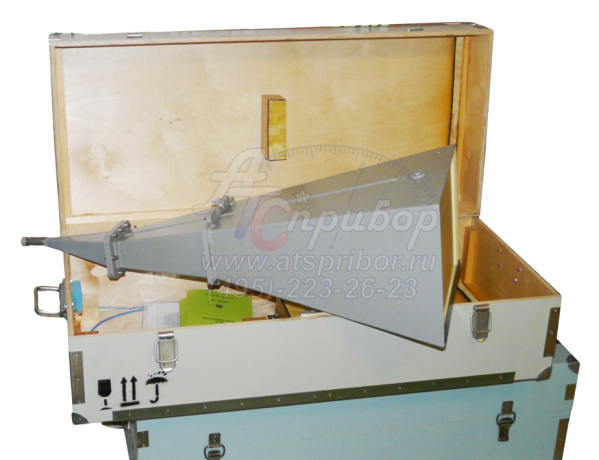

Комплект поставки антенны П6-23М:
1. Антенна П6-23М,
2. Комплект проводов,
3. ТОиРЭ,
4. Ящик для хранения и перевозки,
5. Опорно-поворотное устройство (поставляется отдельно)
