П6-62 антенна измерительная

П6-62 антенна измерительная

для измерения напряженности электромагнитного поля совместно с измерительными приемными устройствами.

П6-62 антенна измерительная - устройство и работа

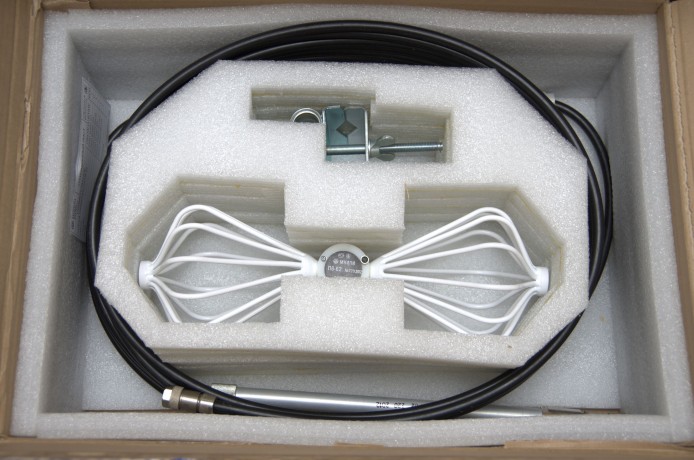

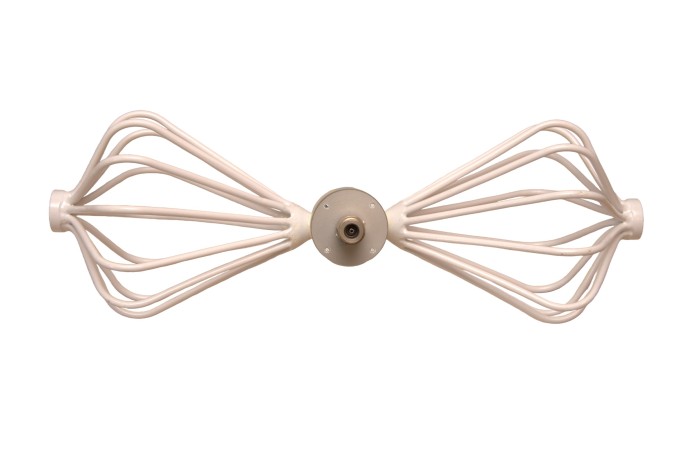

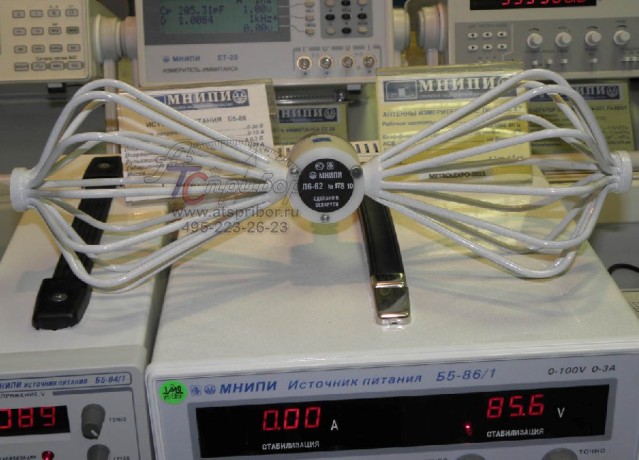

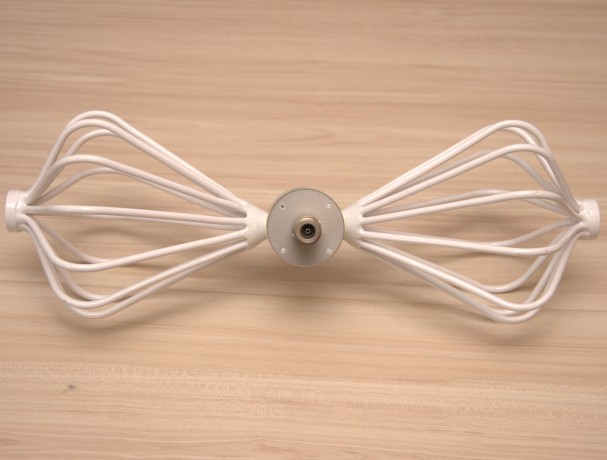

Антенна П6-62 является биконической вибраторной, состоящей из двух обращённых вершинами друг к другу конусов конечной длины. К вершинам конусов антенны П6-62 подключён симметрирующий трансформатор с коэффициентом трансформации 4:1 для согласования волнового сопротивления биконического вибратора 158 Ом антенны П6-62 с выходным сопротивлением 50 Ом. Выход антенны П6-62 – соединитель типа III, Розетка.
Диаграмма направленности антенны П6-62 аналогична диаграмме направленности полуволнового вибратора с нулями излучения вдоль оси конусов.

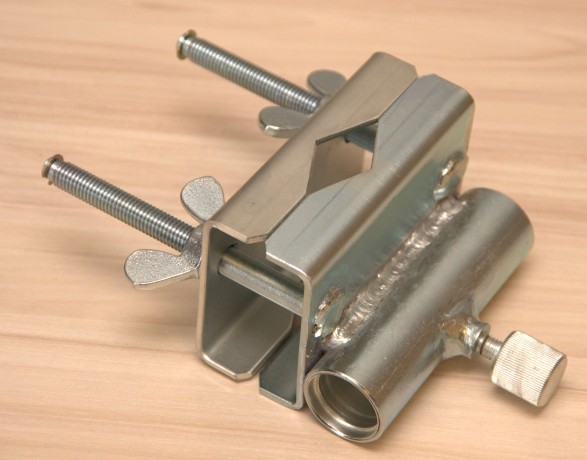

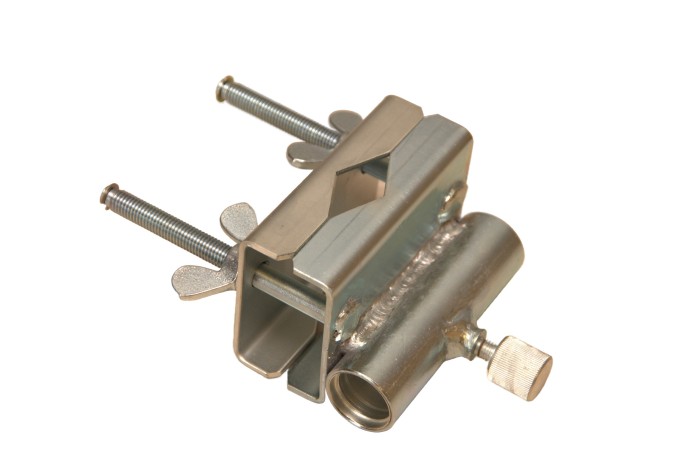

Для закрепления антенны П6-62 на мачте и обеспечения поворота плоскости поляризации предназначены скоба и штанга.

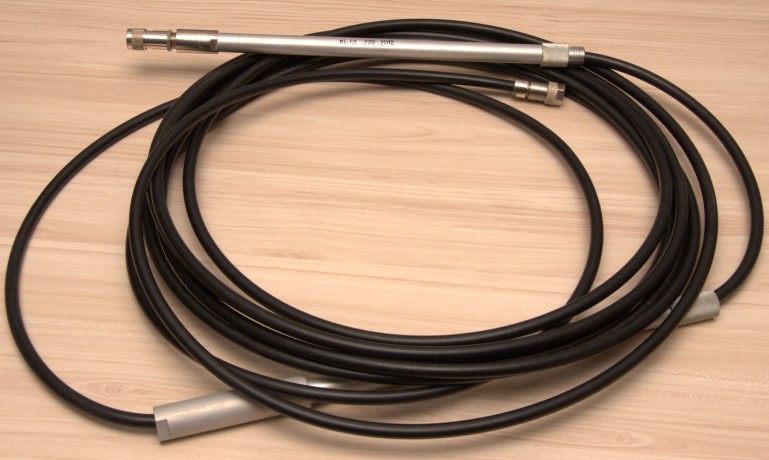

В полой штанге антенны П6-62 находится коаксиальный кабель с соединителями типа III. Штанга фиксируется в скобе с помощью стопорного винта после установки плоскости поляризации антенны.

Рабочие условия эксплуатации антенны П6-62:
• температура окружающего воздуха от -50 до +60 оС;
• относительная влажность окружающего воздуха 95 % при температуре плюс 35 оС;
• минимальное атмосферное давление 61 кПа (450 мм рт. ст.)

Технические характеристики антенны измерительной П6-62:

Диапазон частот антенны П6-62	300 - 1000 МГц
Предел допустимой погрешности антенного коэффициента	± 1,5 дБ
Коэффициент стоячей волны (КСВ) антенны П6-62	<2
Поляризация линейная, уровень сигнала ортогональной поляризации антенны П6-62, не более	-20 дБ
Габариты антенны П6-62	400х145x150 мм
Масса	1 кг
Температура эксплуатации:	-50°С...+60°С
Влажность	95% при 35°С
Минимальное атмосферное давление	61 кПа (450 мм рт.ст.)

П6-62 антенна измерительная заменяет приборы: DP3 (Германия)
