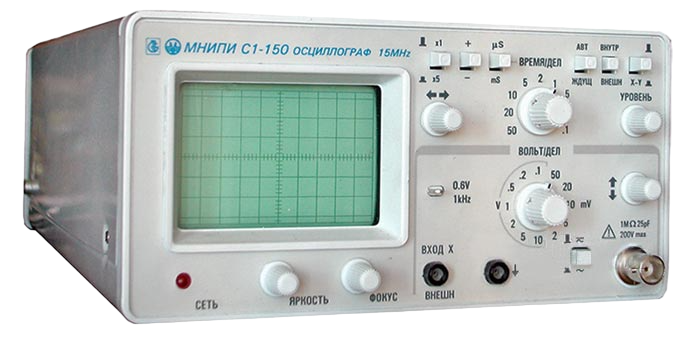

С1-150 осциллограф

Осциллограф С1-150

для исследования электрических сигналов в полосе пропускания 0-15 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана.

Полоса пропускания осциллографа С1-150: 0-15 МГц
Один канал
Пятикратная растяжка
Чувствительность 2мВ/дел

Технические характеристики осциллографа С1-150:

Вертикальное отклонение осциллографа С1-150:
Число каналов осциллографа С1-150	1
Полоса пропускания	0-15 Мгц
Коэффициенты отклонения	2 мВ/дел-10В/дел (шаг 1-2-5)
Погрешность установки	±5%
Время нарастания ПХ	<= 24 нс
Входной импеданс	1 МОм/25 пф, (с делителем1:10 -10 МОм/15 пФ)
Входное напряжение осциллографа С1-150:
с открытым входом	<= 90 В
с закрытым входом	<= 200 В
с делителем 1:10	<= 250 В
Режимы по вертикали	вход открытый, закрытый
Горизонтальное отклонение осциллографа С1-150:
Коэффициенты развёртки	0,1 мкс/дел-50 мс/дел (шаг 1-2-5)
Погрешность установки	± 5% , с растяжкой ±7%
Растяжка развёртки	x 5
Режимы развёртки	автоколебательный, ждущий
Синхронизация осциллографа С1-150:
Источники	внутренний, внешний
Внешняя синхронизация	10 Гц-15 МГц, 0,2-10 В
Задержка изображения
Режим X-Y	в полосе 100 кГц, коэф. отклонения 300 мВ/дел
Общие характеристики осциллографа С1-150:
Экран осциллографа С1-150	40x60 мм
Встроенный калибратор	частота "меандра"-(1000 ±15) Гц, амплитуда-(0,6 ±0,009) В
Питание	220 В ±10%, 50 Гц
Потребляемая мощность	25 ВА
Габаритные размеры (HxWxD)	98x180x325 мм
Масса	2,8 кг
Условия эксплуатации осциллографа С1-150:
Рабочая температура	10-35 °С
Влажность	80% при 25 °С
Приборы, заменяемые С1-150	С1-72, С1-73, С1-90, С1-94
