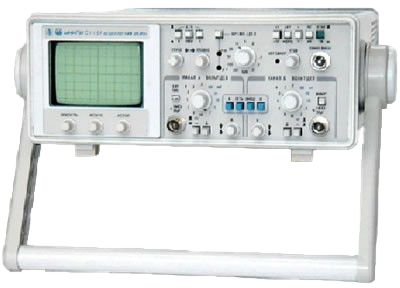

С1-151 осциллограф

Осциллограф С1-151

для исследования электрических сигналов в полосе пропускания 0 - 35 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана осциллографа С1-151.

Осциллограф С1-151 используется для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры.

Прибор С1-151 характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, минимальным весом и габаритными размерами.

• Полоса пропускания осциллографа С1-151: 0 - 35 МГц
• Два канала
• Чувствительность 2мВ/дел
• Десятикратная растяжка
• Малые габариты и масса
• Осциллограф С1-151 заменяет приборы С1-65, С1-137

Технические характеристики осциллографа С1-151:

Вертикальное отклонение осциллографа С1-151:
Число каналов осциллографа С1-151	2
Полоса пропускания	0-35 Мгц
Коэффициенты отклонения	2 мВ/дел-10 В/дел (шаг1-2-5)
Погрешность установки	± 5%
Время нарастания ПХ	<= 10 нс
Входной импеданс	1 МОм/30пФ, (с делителем 1:10 -10 МОм/15 пФ)
Входное напряжение осциллографа С1-151:
с открытым входом	<= 90 В
с закрытым входом	<= 200 В
с делителем 1:10	<= 250 В
Режимы по вертикали	вход открытый, закрытый, канал1, канал2, канал2 инвертированный, каналы 1 и 2 прерывисто/поочерёдно, суммирование каналов
Горизонтальное отклонение осциллографа С1-151:
Коэффициенты развёртки	0,1 мкс/дел-0,5 с/дел (шаг1-2-5)
Погрешность установки	± 5% , с растяжкой ± 7%
Растяжка развёртки	x 10
Режимы развёртки	автоколебательный, ждущий
Синхронизация осциллографа С1-151:
Источники	канал 1, канал 2, сеть, ТВ-сигнал, внешний
Внешняя синхронизация	10 Гц-35 МГц, 0,2-10 В
Задержка изображения	обеспечивает возможность наблюдение переднего фронта
Общие характеристики осциллографа С1-151:
Экран осциллографа С1-151	40x60 мм
Встроенный калибратор	частота "меандра"-(1000 ±15) Гц, амплитуда-(0,6 ±0,009) В
Питание	220 В ±10%, 50/400 Гц
Потребляемая мощность	40 ВА
Габаритные размеры (HxWxD)	100x270x340 мм
Масса	3,7 кг
Дополнительные функции	Синхронизация ТВ - сигналом
Условия эксплуатации осциллографа С1-151:
Рабочая температура	5-40 °С
Влажность	80% при 25 °С
Приборы, заменяемые С1-151	С1-65, С1-137
