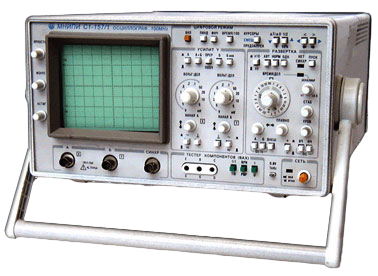

С1-157/1 осциллограф
Описание
С1-157/1 - аналого-цифровой осциллограф
для исследования электрических сигналов путем визуального наблюдения и измерения их параметров по шкале экрана ЭЛТ в полосе частот 0-100 МГц.
В цифровом режиме осциллограф С1-157/1 позволяет исследовать периодические и однократные сигналы в полосе частот от 0 до 10 МГц, в интервале времени от 20 нс/дел до 200 с/дел. Регистрацию сигнала осциллографом С1-157/1 можно производить в режимах ФНЧ, пикового детектирования, накопления и усреднения. Возможен предзапуск осциллографа С1-157/1 в пределах памяти. В цифровом режиме осциллографа С1-157/1 есть измерения с помощью курсоров напряжения и времени.
Осциллограф С1-157/1 позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов.
Осциллограф С1-157/1 заменяет приборы С1-126, С1-128, С8-23 (кроме сверх медленных развёрток)
Технические характеристики осциллографа С1-157/1:
Вертикальное отклонение осциллографа С1-157/1: | |
| Число каналов | 2 |
| Полоса пропускания | 0-100 мГц |
| Коэффициенты отклонения | 5 мВ/дел-5 В/дел (шаг1-2-5) |
| Погрешность установки | ± 3% |
| Время нарастания ПХ | <= 3,5 нсек |
| Входной импеданс | 1 МОм/25 пФ, с делителем 1:10 -10 МОм/12 пФ |
| Входное напряжение: | |
| с открытым входом | <= 90 В |
| с закрытым входом | <= 100 В |
| с делителем 1:10 | <= 250 В |
| Режимы по вертикали осциллографа С1-157/1 | Вход открытый, закрытый, канал1, канал2, канал2 инвертированный, каналы 1 и 2 прерывисто./поочерёдно, суммирование каналов |
Горизонтальное отклонение осциллографа С1-157/1: | |
| Коэффициенты развёртки осциллографа С1-157/1 | 20 нсек/дел-0,2 сек/дел, плавн. перекр. в 2,5 раза (шаг1-2-5) |
| Погрешность установки | ± 4% , с растяжкой ± 5% |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий, однократный |
Синхронизация осциллографа С1-157/1: | |
| Источники осциллографа С1-157/1 | канал 1, канал 2, сеть, внешний, фильтры ФНЧ, ФВЧ |
| Внешняя синхронизация | 100 МГц, -, 0,2-10 В |
| Задержка изображения | Обеспечивает возможность наблюдение переднего фронта |
| Наличие режима X-Y | Наличие режима X-Y в полосе 20 Гц-3 МГц, коэф. откл.5 мВ/дел-5 В/дел ±10%) |
| Наличие Z - входа | частотный диапазон 0-3 МГц, входной импеданс - 100 кОм/50 пФ |
| Общие характеристики осциллографа С1-157/1: | |
| Экран осциллографа С1-157/1 | 80x100 мм |
| Встроенный калибратор | Частота "меандра"-(1000 ±10) Гц, амплитуда-(0,6 ±0,006) В |
| Питание осциллографа С1-157/1 | 220 В ±10%, 50 Гц |
| Потребляемая мощность | 80 ВА |
| Габаритные размеры осциллографа С1-157/1 | 160x300x385 мм |
| Масса | 8 кг |
| Дополнительные функции осциллографа С1-157/1 | Тестер компонентов, аналого-цифровое преобразование сигналов |
| Условия эксплуатации: | |
| Рабочая температура | 5-40 °С |
| Влажность | 80% при 25 °С |
| Заменяемые приборы | С1-126, С1-128, С8-23 (кроме сверх медленных развёрток) |
| Параметры тестера компонентов осциллографа С1-157/1 | |
| ось Х | ±12 В |
| ось Y | ±12 мА |
| Тестовый ток базы | ступеньки (0; 20; 40; 60; 80) мкА, коэффициент. деления1/8 |
| Тестовое напряжение З-И | ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8 |
Параметры блока цифрового преобразования сигналов осциллографа С1-157/1 | |
Вертикальное отклонение осциллографа С1-157/1: | |
| Число каналов осциллографа С1-157/1 | 2 |
| Полоса пропускания: | 0-10 МГц, с фильтром 0-2 МГц |
| Коэффициенты отклонения | От 5 мВ/дел до 5 В/дел |
| Разрешение по вертикали | 8 бит, на экране 200 отсчётов |
Горизонтальное отклонение осциллографа С1-157/1: | |
| Частота дискретизации: Для однократных | 50 МГц |
| Коэффициенты развёртки осциллографа С1-157/1 | От 20 нс/дел до 0,2 с/дел, в режиме "Время/ 1000" до 200 с/дел |
| Объём памяти | 512 байт в каждом канале |
| Режим запуска развертки | Автоматический, ждущий, однократный |
| Синхронизация: | Предзапуск от 0 до 511 отсчётов |
| Режимы сбора данных | По кадрам на развёртках от 20 нс/дел до 0,2 с/дел, по выборкам на развёртках от 0,5с/дел до 20 с/дел |
| Цифровые измерения | Т, U между курсорами |
Общие характеристики осциллографа С1-157/1: | |
| Тип экрана осциллографа С1-157/1 | ЭЛТ, 200 пикселов по вертикали, 500 пикселов по горизонтали |
