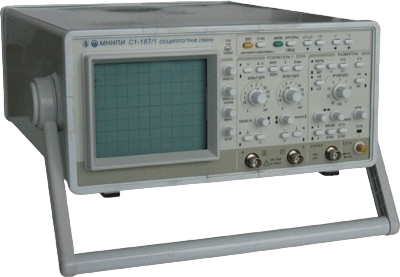

С1-167 осциллограф

С1-167 аналоговый осциллограф

для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-25 МГц

Полоса пропускания осциллографа С1-167 - 0 - 25 МГц
Осциллограф С1-167 имеет два канала
Режим X-Y выхода с калибров.коэф.отклонения
Встроенный тестер компонентов
Осциллограф С1-167 заменяет приборы С1-150, С1-137

Технические характеристики осциллографа С1-167:

Вертикальное отклонение осциллографа С1-167:
Число каналов осциллографа С1-167	2
Полоса пропускания	0 - 25 МГц
Коэффициенты отклонения осциллографа С1-167	2 мВ/дел -10 В/дел (шаг1-2-5)
Погрешность установки	± 3 %, ± 4 % с делителем 1:10
Время нарастания ПХ	<= 14 нсек
Входной импеданс осциллографа С1-167	1 МОм/25 пФ, с делителем 1:10 -10 МОм/12 пФ
Входное напряжение осциллографа С1-167:
с открытым входом	<= 110 В
с закрытым входом	<= 110 В
с делителем 1:10	<= 250 В
Режимы по вертикали осциллографа С1-167	канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б
Горизонтальное отклонение осциллографа С1-167:
Коэффициенты развёртки	100 нсек/дел - 0,1 сек/дел, (шаг1-2-5)
Погрешность установки	± 4 % , ± 5 % - с растяжкой
Растяжка развёртки	x 10
Режимы развёртки	автоколебательный, ждущий
Синхронизация:
Источники	канал А, канал Б, сеть, внешняя
Вход и уровень внешней синхронизации	1 Мом/25 пФ; 0,2 - 10 В
наличие режима X-Y	Режим X-Y в полосе 20 Гц-1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %)
Общие характеристики осциллографа С1-167:
Экран осциллографа С1-167	80x100 мм
Встроенный калибратор	Частота "меандра" - (1000 ± 10) Гц, амплитуда - (0,6 ±0,006) В
Питание осциллографа С1-167	~230 В ± 10 %, 50 Гц
Потребляемая мощность	80 ВА
Габаритные размеры осциллографа С1-167	140x300x380 мм
Масса осциллографа С1-167	8 кг
Дополнительные функции осциллографа С1-167	Тестер компонентов
Условия эксплуатации осциллографа С1-167:
Рабочая температура	5 - 40 °С
Влажность	80 % при 25 °С
Заменяемые приборы	С1-150, С1-137
Параметры тестера компонентов осциллографа С1-167
ось Х	± 12 В
ось Y	± 12 мА
Тестовый ток базы	ступеньки (0; 20; 40; 60; 80) мкА с возможностью 8-кратного уменьшения
Тестовое напряжение З-И	ступеньки (0; 2; 4; 6; 8) В с возможностью 8-кратного уменьшения
