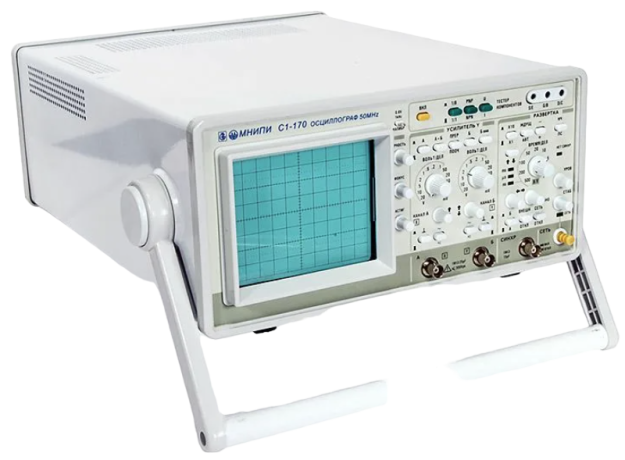

осциллограф С1-170/1
С1-170/1 - аналоговый осциллограф, имеющий блок аналого-цифрового преобразователя (АЦП), обеспечивающий наблюдение периодических и однократных электрических сигналов и измерение их параметров при помощи курсоров в полосе частот 0-10 МГц в цифровом режиме. В цифровом режиме индикация режимов работы и измеренных значений сигнала осуществляется на экране электронно-лучевой трубки (ЭЛТ). Может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.
особенности осциллографа С1-170/1
- Режим X-Y с калиброванным коэффициентом отклонения
- Два канала
- Блок цифрового преобразования сигналов (БЦПС)
- Индикация режимов работы экране ЭЛТ
- Регистрация однократных сигналов
технические характеристики осциллографа С1-170/1
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания: | 0 - 50 мГц |
| Коэффициенты отклонения | 2 мВ/дел - 10 В/дел (шаг1-2-5) |
| Погрешность установки | ±3 %, ±4 % с делителем 1:10 |
| Время нарастания ПХ | 14 нс |
| Входной импеданс | 1 МОм/25 пФ, (с делителем 1:10 10 МОм/23 пФ) |
| Входное напряжение: | |
с открытым входом с закрытым входом с делителем 1:10 |
110 250 |
| Режимы по вертикали: Вход открытый, закрытый, канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б | |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 100 нсек/дел - 0,1 сек/дел, (шаг1-2-5) |
| Погрешность установки | ±4% , с растяжкой ±5% |
| Растяжка развёртки | x 10 |
| Режимы развёртки | автоколебательный, ждущий |
| Синхронизация | |
| Источники | канал А, канал Б, сеть, внешняя |
| Вход и уровень внешней синхронизации | 1 Мом/25 пФ; 0,2 - 10 В |
| Режим X-Y: Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) | |
| Общие характеристики | |
| Встроенный калибратор | "меандр" (1000±10) Гц, (0,6±0,006) В |
| Размер экрана | 80x100 мм |
| Питание | 230 В ±10%, 50 Гц |
| Потребляемая мощность | 90 В · А |
| Габаритные размеры (HxWxD) | 140x300x380 мм |
| Масса | 7 кг |
Условия эксплуатации: Рабочая температура Влажность |
|
| Блок цифрового преобразования сигналов | |
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания | 0 - 10 МГц |
| Коэффициенты отклонения | 2 мВ/дел - 10 В/дел (шаг 1-2-5) |
| Погрешность установки коэффициента отклонения | ± 3 % |
| Режимы работы | Канал А, канал Б, сумма каналов А ± Б |
| Горизонтальное отклонение | |
| Коэффициенты развёртки | 50 нс/дел - 20 с/дел (шаг 1-2-5) |
| Погрешность установки коэффициента отклонения | ± 3 % |
| Режим запуска развертки | Автоколебательный, ждущий, однократный сигнал, остановка/пуск регистрации сигала |
| Предзапуск | 100 % экрана |
| Погрешность измерения U (сигнал 4 деления) | ±3 % |
| Погрешность измерения T (интервал 4 деления) | ±2 % |
| Смещение сигнала в цифровом режиме для совмещения с линиями шкалы ЭЛТ: | |
по вертикали по горизонтали | на ±1/2 экрана на ± 1/4 экрана |
комплект поставки осциллографа С1-170/1
- осциллограф С1-170/1
- техническая документация
- упаковка
