С1-170/2 осциллограф

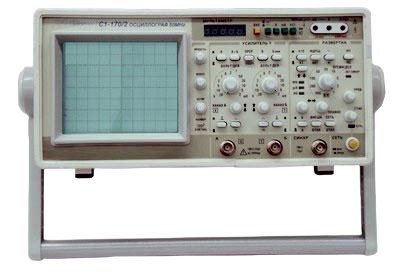

осциллограф С1-170/2

С1-170/2 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0 - 50 МГц со встроенным мультиметром, измеряющим напряжение и силу постоянного тока, среднее квадратическое значение напряжения и силы переменного тока, электрическое сопротивление постоянному току.

С1-170/2 может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.

особенности осциллографа С1-170/2

• Режим X-Y с калиброванным коэффициентом отклонения
• Два канала
• Встроенный мультиметр (3,5 разряда, СИД) U=, U~, I=, I~, R
• Автоматический выбор предела

технические характеристики осциллографа С1-170/2

Вертикальное отклонение
Число каналов	2
Полоса пропускания:	0 - 50 мГц
Коэффициенты отклонения	2 мВ/дел - 10 В/дел (шаг1-2-5)
Погрешность установки	±3 %, ±4 % с делителем 1:10
Время нарастания ПХ	14 нс
Входной импеданс	1 МОм/25 пФ, (с делителем 1:10 10 МОм/23 пФ)
Входное напряжение:
с открытым входом с закрытым входом с делителем 1:10	110 110 250
Режимы по вертикали: Вход открытый, закрытый, канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б
Горизонтальное отклонение
Коэффициенты развёртки	100 нсек/дел - 0,1 сек/дел, (шаг1-2-5)
Погрешность установки	±4% , с растяжкой ±5%
Растяжка развёртки	x 10
Режимы развёртки	автоколебательный, ждущий
Синхронизация
Источники	канал А, канал Б, сеть, внешняя
Вход и уровень внешней синхронизации	1 Мом/25 пФ; 0,2 - 10 В
Режим X-Y: Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %)
Общие характеристики
Встроенный калибратор	"меандр" (1000±10) Гц, (0,6±0,006) В
Размер экрана	80x100 мм
Питание	230 В ±10%, 50 Гц
Потребляемая мощность	90 В · А
Габаритные размеры (HxWxD)	140x300x380 мм
Масса	7 кг
Условия эксплуатации: Рабочая температура Влажность	5°С - 40°С 80% при 25 °С
Мультиметр
Напряжение постоянного тока
Диапазон измерений	1 мВ - 500 В
Пределы измерений	2, 20, 200, 500 В
Погрешность измерений	0,1 %
Напряжение переменного тока
Диапазон измерений	1 мВ - 500 В
Пределы измерений	2, 20, 200, 500 В
Погрешность измерений	0,25 %
Диапазон частот	40 Гц - 100 КГц
Постоянный ток
Диапазон измерений	1 мА - 2000 мА
Пределы измерений	2000 мА
Погрешность измерений	0,25 %
Переменный ток
Диапазон измерений	1 мА - 2000 мА
Пределы измерений	2000 мА
Погрешность измерений	0,5 %
Диапазон частот	40 Гц - 5 КГц
Сопротивление
Диапазон измерений	1 Ом - 2 МОм
Пределы измерений	2, 20, 200, 2000 кОм
Погрешность измерений	0,2 %
Общие характеристики
Выбор поддиапазона	Автоматический
Индикатор	СИД 3,5 разряда

комплект поставки осциллографа С1-170/2

• осциллограф С1-170/2
• техническая документация
• упаковка
