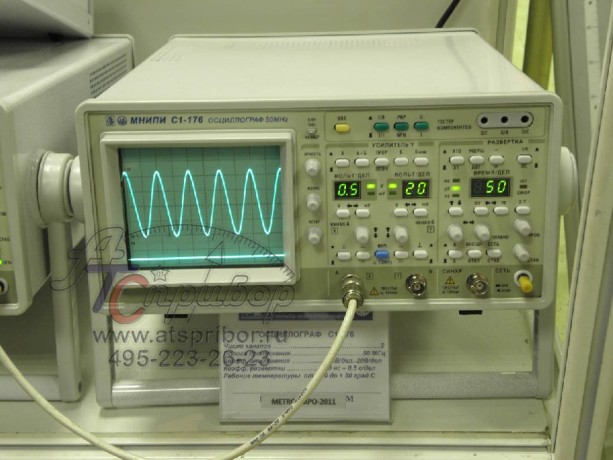

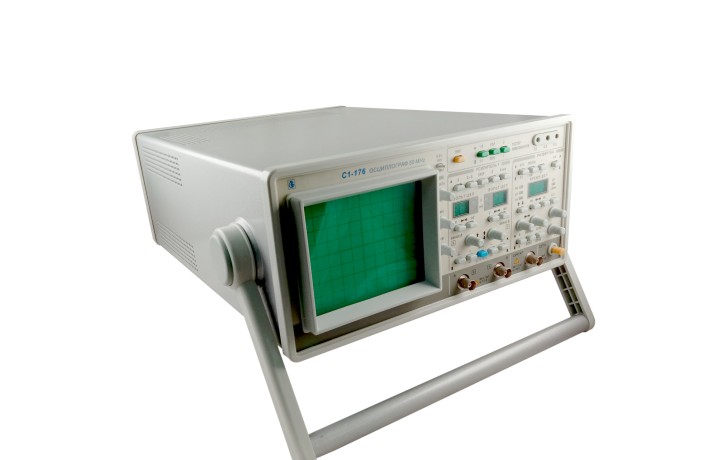

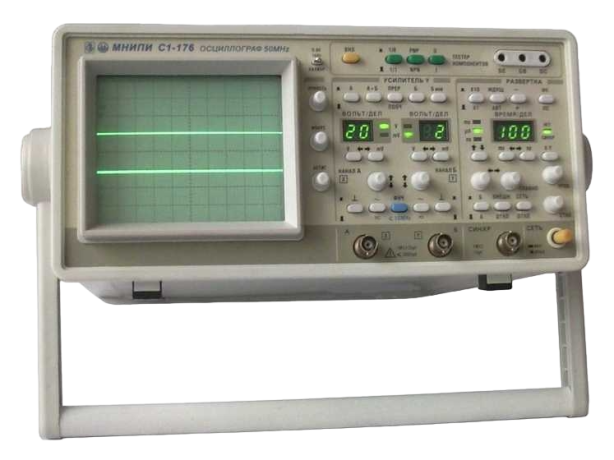

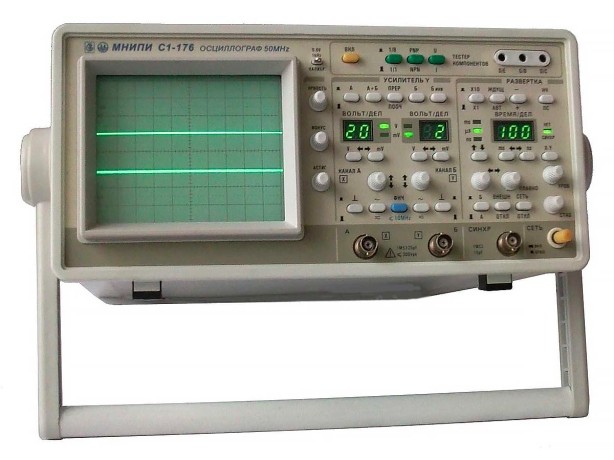

С1-176 осциллограф

Назначение осциллографа С1-176

Осциллограф С1-176 (далее - Осциллограф) предназначен для измерения периодических электрических сигналов путем визуального наблюдения их амплитудных и временных параметров в полосе частот от 0 до 50 МГц по шкале экрана электронно-лучевой трубки (ЭЛТ). Осциллограф С1-176 имеет тестер компонентов, предназначенный для наблюдения параметров двух-и трехполюсников.

Осциллограф применяется для измерения электрических сигналов в лабораторных, цеховых и полевых условиях эксплуатации в различных областях хозяйственно-экономической деятельности.

Осциллограф С1-176 содержит следующие составные части:

- аттенюатор канала А;

-аттенюатор канала Б;

- усилитель предварительный У;

-линия задержки;

- усилитель выходной У;

-усилитель горизонтального отклонения;

-усилитель импульсов подсвета;

- блок развертки;

-блок управления;

- электронно-лучевая трубка (ЭЛТ);

-калибратор;

-тестер компонентов;

- блок питания, в состав которого входит схема управления электронно-лучевой трубкой.

Осциллограф С1-176 выполнен в виде настольного переносного прибора.

Исследуемые сигналы подаются на входы аттенюаторов каналов А и Б. В аттенюаторах осуществляется ослабление сигналов до величины, обеспечивающей заданный размер изображения по вертикали на экране электронно-лучевой трубкой.

В предварительном усилителе осуществляется усиление сигналов, калибровка усиления в каждом канале, инвертирование сигнала в канале Б, смещение сигналов в каждом канале с целью перемещения изображения сигналов по вертикали, выбора каналов (одного, двух или их суммы)."

  Линия задержки задерживает исследуемый сигнал на время, компенсирующее задержку сигнала в схемах синхронизации, развертки и подсвета, что позволяет наблюдать фронты коротких импульсов. Выходной усилитель У усиливает выходной сигнал до величины, удобной для исследования сигнала на экране ЭЛТ.

В блоке развертки осуществляется синхронизация сигнала для получения неподвижного изображения сигнала на экране ЭЛТ, выбор источника синхронизации от тракта вертикального отклонения, внешним сигналом или от сети, выбор полярности синхронизирующего сигнала, диапазона частот синхронизации, выработка пилообразных напряжений для осуществления развертки изображения по горизонтали, формирование сигналов для подсвета изображения и для коммутации каналов вертикального отклонения, усиление пилообразных напряжений до величины, обеспечивающей необходимое отклонение луча на экране ЭЛТ, смещение изображения сигналов по горизонтали, калибровка по горизонтали.

Калибратор служит для периодической проверки и калибровки коэффициентов отклонения и развертки и для частотной компенсации делителя 1: 10.

Блок управления осуществляет выбор режимов работы осциллографа.

ЭЛТ осциллографа служит для преобразования электрических сигналов, поступающих с усилителей горизонтального и вертикального отклонения и усилителя импульсов подсвета, в видимое изображение сигнала на экране ЭЛТ.

Тестер компонентов вырабатывает двухполярный сигнал треугольной формы для подачи на исследуемые двухполюсники и ступеньки напряжения или тока для подачи на управляющий электрод трехполюсников и выдает в тракты вертикального и горизонтального отклонения и в усилитель подсвета необходимые сигналы для получения вольтамперных характеристик (ВАХ) на экране ЭЛТ.

Источник вторичного электропитания служит для получения ряда напряжений постоянного и переменного токов, которые необходимы для работы всех устройств осциллографа. На блоке вторичного электропитания находится схема управления ЭЛТ.
