С8-36 осциллограф
Описание

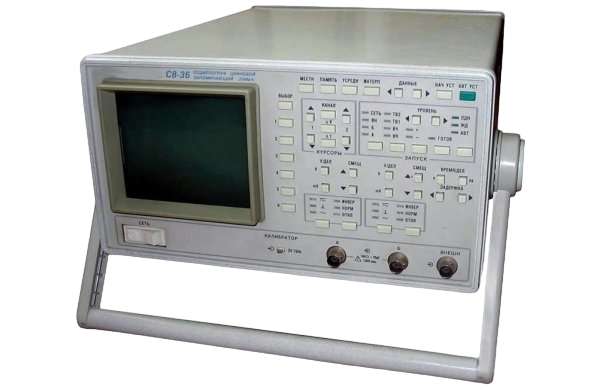

С8-36 осциллограф
исследует сигналы в полосе частот до 50 МГц. Осциллограф регистрирует однократные сигналы с максимальной частотой выборки 20 Мвыб/сек на канал и периодические до 10 Гвыб/сек.
Осуществляя цифровую обработку и запоминание сигналов, осциллограф С8-36 значительно облегчает наблюдение переходных процессов, медленно меняющихся и одиночных событий.
Возможности осциллографа С8-36 включают:
• автопоиск периодических сигналов в диапазоне от 100 Гц до 40 МГц,
• частота дискретизации осциллографа С8-36 20 М выб/с на канал
• обработка сигнала, зарегистрированного в памяти осциллографа С8-36
• автоматические и курсорные измерения осциллографом С8-36
• режим накопления
• хранение в памяти осциллографа С8-36 до 4х сигналов,
• отображение одновременно до 4х осциллограмм (2 сигнала в реальном времени и 2 сигнала, записанных в цифровую память),
• пред- и послезапуск осциллографа С8-36,
• режим усреднения и накопления данных.
• возможность работать с полным TV-сигналом любой формы
• диагностика основных функциональных узлов
• интерфейс RS-232С
• встроенный VGA - монитор
Осциллограф С8-36 обеспечивает автоматические измерения следующих параметров:
• амплитуда импульсов,
• размах сигнала,
• среднеквадратическое значение периодического сигнала,
• период, частоту, длительность импульсов,
• время нарастания и спада импульсов.
Осциллограф С8-36 заменяет приборы С8-22, С8-23, С9-8, С9-28 при полосе исследуемых сигналов до 50 МГц
Технические характеристики осциллографа С8-36:
Вертикальное отклонение осциллографа С8-36: |
|
| Число каналов осциллографа С8-36 | 2 |
| Полоса пропускания осциллографа С8-36: | |
| для периодических сигналов | 50 МГц |
| для однократных сигналов | 2 МГц |
| Время нарастания ПХ | <= 7,5 нс |
| Входной импеданс | 1 МОм, 25 пФ |
| Коэффициенты отклонения | 5 мВ/дел-5 В/дел (шаг 1-2-5) |
| Разрешение по вертикали | 8 бит |
| Максимальное входное напряжение | 80 В |
| C делителем 1:10 | 250 В |
| Погрешность амплитудных измерений | <= 2,5% |
Горизонтальное отклонение осциллографа С8-36: |
|
| Частота дискретизации: | |
| для однократных | 20 Мвыб/с на канал |
| для периодических сигналов | 10 Гвыб/с на канал |
| Коэффициенты развёртки осциллографа С8-36 | 5 нс/дел-25 с/дел (шаг 1-2,5-5) |
| Объём памяти осциллографа С8-36 | 4 К x канал |
| Режим запуска развертки осциллографа С8-36 | автоматический, ждущий, однократный |
| Погрешность временных измерений | <= 1, 5% |
| Синхронизация | Внутренняя, внешняя, от сети, по заданной TV -строке |
| Режимы сбора данных осциллографа С8-36 | Автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов, предпослеза-пуск не менее 64 экранов на всех развёртках, режим усреднения и накопления, хранение в памяти до 4х сигналов, запись и хранение однократных сигналов с возможностью масштабирования |
| Цифровые измерения осциллографом С8-36 | Измерения между маркерами ( -измерения), автоматическое измерение: амплитуды импульсов с плоской вершиной, размаха сигнала, среднего и среднеквадратического значения периодического сигнала, периода и частоты периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1-0,9 |
| Вывод данных осциллографа С8-36 | VGA- монитор, отображение одновременно до 4х осциллограмм (2 сигнала записываемых в цифровую память и 2 сигнала записанных ранее), отображение сигналов записанных в память с линейной или синусоидальной интерполяцией, отображение текущих сигналов точками или векторами |
Общие характеристики осциллографа С8-36: |
|
| Тип экрана осциллографа С8-36 | 16ЛК-6Б |
| Размер экрана осциллографа С8-36 | 80x100 мм |
| Интерфейс осциллографа С8-36 | RS-232C |
| Встроенный калибратор | частота "меандра"-(1000 ±3) Гц, амплитуда-(3 ±0,018) В |
| Питание осциллографа С8-36 | (220 ±22) В, (48-63) Гц |
| Потребляемая мощность | 160 ВА |
| Габаритные размеры осциллографа С8-36 | 166x338x381 мм |
| Масса осциллографа С8-36 | 8,5 кг |
| Дополнительные возможности осциллографа С8-36 | Обработка сигнала зарегистрированного в памяти, энергонезависимая па-мять для хранения установленных режимов работы, диагностика основных функциональных узлов, раздельная программная регулировка яркости отображения сигналов, масштабных сеток и знаковой информации, программный выбор русского или английского языка для отображения знаковой информации, калибровка под управлением процессора |
Условия эксплуатации осциллографа С8-36: |
|
| Рабочая температура | +5-40 °С |
| Влажность | 80% при 25 °С |
| Заменяемые приборы осциллографом С8-36 | С8-22, С8-23, С9-8, С9-28 при полосе исследуемых сигналов до 50 МГц |
