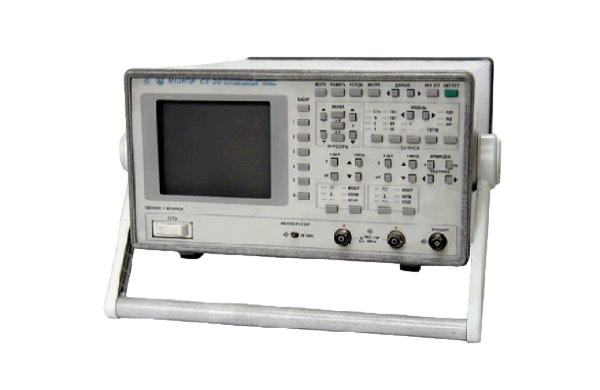

С8-38 осциллограф

С8-38 осциллограф

исследует сигналы в полосе частот до 100 МГц. Осциллограф С8-38 регистрирует однократные сигналы с максимальной частотой выборки 100 Мвыб/сек на канал и периодические до 5 Гвыб/сек.
Осуществляя цифровую обработку и запоминание сигналов, осциллограф С8-38 значительно облегчает наблюдение переходных процессов, медленно меняющихся и одиночных событий.

Возможности осциллографа С8-38 включают:
• Автопоиск периодических сигналов в диапазоне от 100 Гц до 90 МГц,
• Хранение в памяти осциллографа С8-38 до 4х сигналов, отображение одновременно до 4х осциллограмм (2 сигнала в реальном времени и 2 сигнала, записанных в цифровую память),
• Пред- и послезапуск, режим усреднения и накопления данных.
• Обработка сигнала, зарегистрированного в памяти осциллографа С8-38
• Диагностика основных функциональных узлов осциллографа С8-38
• Режим усреднения для периодического сигнала
• Выделение осциллографом С8-38 заданной строки из TV сигнала
• Интерфейс RS-232С
• Автоматические и курсорные измерения осциллографа С8-38
• Режим накопления
• Встроенный VGA - монитор
• Частота дискретизации 100 М выб/с на канал

Осциллограф С8-38 заменяет приборы С9-27, С9-28

Технические характеристики осциллографа С8-38:

Вертикальное отклонение осциллографа С8-38:
Число каналов осциллографа С8-38	2
Полоса пропускания осциллографа С8-38:
для периодических сигналов	100 МГц
для однократных сигналов	10 МГц
Время нарастания ПХ	<= 3,5 нс
Входной импеданс осциллографа С8-38	1 МОм, 25 пФ
Коэффициенты отклонения осциллографа С8-38	5 мВ/дел-5 В/дел (шаг 1-2-5)
Разрешение по вертикали	8 бит
Максимальное входное напряжение	80 В
С делителем 1:10	250 В
Погрешность амплитудных измерений	<= 2,5%
Горизонтальное отклонение осциллографа С8-38:
Частота дискретизации осциллографа С8-38:
для однократных	100 Мвыб/с на канал
для периодических сигналов	10 Гвыб/с на канал
Коэффициенты развёртки	5 нс/дел-10 с/дел (шаг 1-2,5-5)
Объём памяти осциллографа С8-38	32 К x канал
Режим запуска развертки осциллографа С8-38	автоматический, ждущий, однократный от 0,5 мкс/дел до 10 с/дел, по заданной TV-строке
Погрешность временных измерений	<= 1, 5%
Синхронизация осциллографа С8-38	Внутренняя, внешняя, от сети, по заданной TV -строке
Режимы сбора данных осциллографа С8-38	Автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов, предпослеза-пуск не менее 8 экранов, режим усреднения и накопления, хранение в памяти до 4х сигналов, запись и хранение однократных сигналов с возможностью масштабирования
Цифровые измерения осциллографа С8-38	Измерения между маркерами ( -измерения), автоматическое измерение: амплитуды импульсов с плоской вершиной, размаха сигнала, среднего и среднеквадратического значения периодического сигнала, периода и частоты периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1-0,9
Вывод данных осциллографа С8-38	VGA- монитор, отображение одновременно до 4х осциллограмм (2 сигнала записываемых в цифровую память и 2 сигнала записанных ранее), отображение сигналов записанных в память с линейной или синусоидальной интерполяцией, отображение текущих сигналов точками или векторами
Общие характеристики осциллографа С8-38:
Тип экрана осциллографа С8-38	16ЛК-6Б
Размер экрана осциллографа С8-38	80x100 мм
Интерфейс осциллографа С8-38	RS-232C
Встроенный калибратор осциллографа С8-38	частота "меандра"-(1000 ±3) Гц, амплитуда-(3 ±0,018) В
Питание осциллографа С8-38	(220 ±22) В, (48-63) Гц
Потребляемая мощность осциллографом С8-38	160 ВА
Габаритные размеры осциллографа С8-38	166x338x381 мм
Масса осциллографа С8-38	8,5 кг
Дополнительные возможности осциллографа С8-38	Обработка сигнала зарегистрированного в памяти, энергонезависимая память для хранения установленных режимов работы, диагностика основных функциональных узлов, раздельная программная регулировка яркости отображения сигналов, масштабных сеток и знаковой информации, программный выбор русского или английского языка для отображения знаковой информации, калибровка под управлением процессора
Условия эксплуатации осциллографа С8-38:
Рабочая температура	+5-40 °С
Влажность	80% при 25 °С
Заменяемые приборы	С9-27, С9-28
