С8-39 осциллограф
Описание

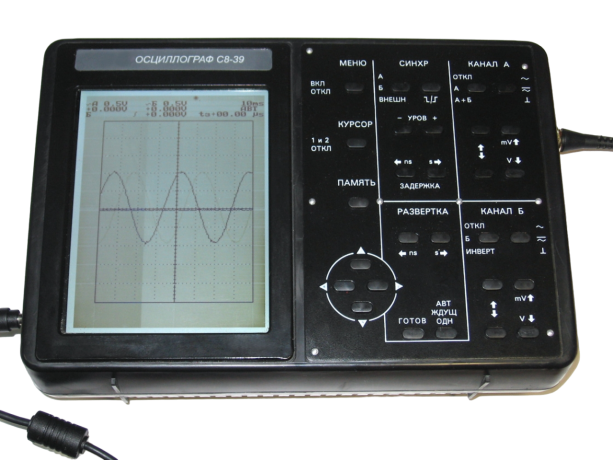

С8-39 осциллограф
для исследования периодических сигналов в полосе частот 0-50 МГц и однократных электрических сигналов путем их регистрации в цифровой памяти с частотой дискретизации до 50 МГц, наблюдение их формы на жидкокристаллическом индикаторе осциллографа С8-39, измерения амплитудных и временных параметров исследуемого сигнала.
Полоса пропускания осциллографа С8-39: 0-50 МГц
Измерение напряжения и временных интервалов между двумя курсорами осциллографом С8-39
Два канала осциллографа С8-39
ЖК-экран
Осциллограф С8-39 заменяет приборы С8-22, С8-23, С9-8, С9-28 при полосе исследуемых сигналов до 50 МГц
Технические характеристики осциллографа С8-39:
Вертикальное отклонение осциллографа С8-39: |
|
| Число каналов осциллографа С8-39 | 2 |
| Полоса пропускания осциллографа С8-39: | 0-50 МГц |
| Время нарастания ПХ | 7,0 нс |
| Входной импеданс осциллографа С8-39 | 1 ± 0,03 МОм, 25 пФ |
| Коэффициенты отклонения | 5 мВ/дел - 2 В/дел (шаг 1-2-5) |
| Максимальное входное напряжение | 100 В |
| C делителем 1:10 | 250 В |
| Погрешность амплитудных измерений | 2 % |
Горизонтальное отклонение осциллографа С8-39: |
|
| Частота дискретизации | 50 МГц |
| Эквивалентная частота дискретизации | 2,5 ГГц |
| Коэффициенты развёртки | 0,01 мкс/дел - 2 с/дел (шаг 1-2-5) |
| Режим запуска развертки | Автоматический, ждущий, однократный от 0,5 мкс/дел до 2 cек /дел |
| Погрешность временных измерений | 1, 5% |
| Синхронизация осциллографа С8-39 | Внутренняя по любому каналу, внешняя в диапазоне частот от 10 Гц до 50 МГц |
| Режимы сбора данных осциллографа С8-39 | Предзапуск, послезапуск (задержка запуска) на всех развертках, режим усреднения и накопления, запись и хранение однократных сигналов |
| Цифровые измерения осциллографа С8-39 | Амплитудные и временные измерения между маркерами, автоматические измерения: амплитуды импульсов с плоской вершиной, размаха сигнала, периода и частоты следования периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1 - 0,9 |
| Вывод данных осциллографа С8-39 | ЖК-экран - отображение сигналов, записанных в память, отображение текущих сигналов точками или векторами |
Общие характеристики осциллографа С8-39: |
|
| Тип экрана осциллографа С8-39 | ЖК-монохроматический |
| Размер экрана осциллографа С8-39 | 320х240 точек |
| Интерфейс осциллографа С8-39 | RS - 232C |
| Встроенный калибратор | частота "меандра" - 5000 Гц, амплитуда - (4 ± 0,03) В |
| Питание осциллографа С8-39 | = (12 ± 3) В, ~ (230 ± 23)В |
| Потребляемая мощность осциллографом С8-39 | 15 ВА |
| Габаритные размеры осциллографа С8-39 | 80x176x280 мм |
| Масса осциллографа С8-39 | 3 кг |
| Дополнительные возможности | Эергонезависимая память для хранения установленных режимов работы, калибровка под управлением процессора |
Условия эксплуатации осциллографа С8-39: |
|
| Рабочая температура | + 5 - 40° С |
| Влажность | 80% при 25° С |
| Приборы, заменяемые С8-39 | С8-22, С8-23, С9-8, С9-28 при полосе исследуемых сигналов до 50 МГц |
