В избранное К сравнению
| Статус производства: | Производится |
| Устройство облучения (облучатель): | МО12 |
| Максимальные геометрические размеры применяемых источников, Ø х h: | 20 х 6.5 |
| Время перевода источника из положения хранения в рабочее положение и обратно, не более: | 15 с |
| Количество закрытых радионуклидных источников в излучателе: | до 6 шт. |
| Радионуклидные источники применяемые в установке: | 137Cs, 60Co, 241Am и другие, по требованию заказчика |
| Максимальная активность гамма-источника по 60Co размещаемого в облучателе: | до 7.2 ·108 Бк |
| Максимальная активность гамма-источника по 137Cs размещаемого в облучателе: | до 1.3 ·1012 Бк |
Все характеристики
Описание
Назначение

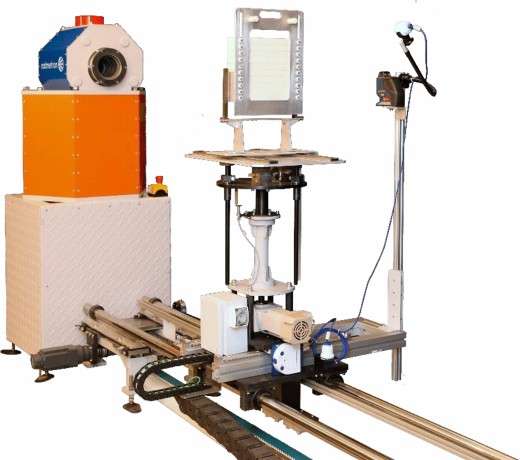

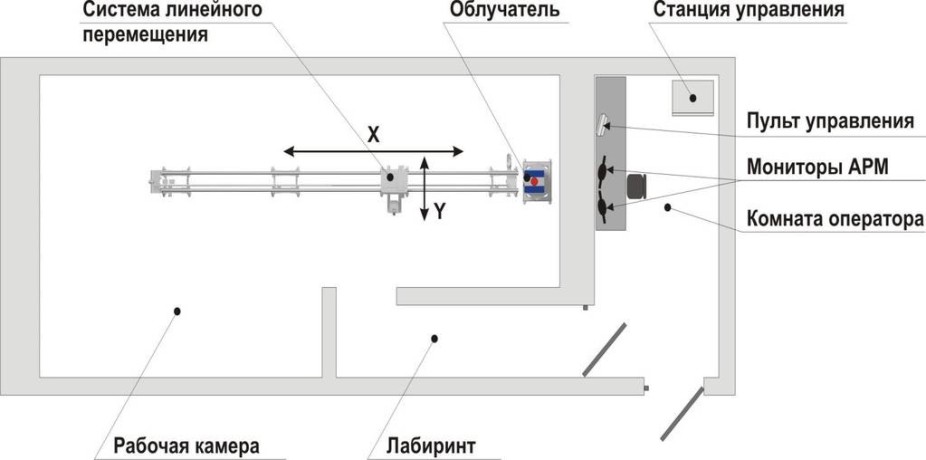

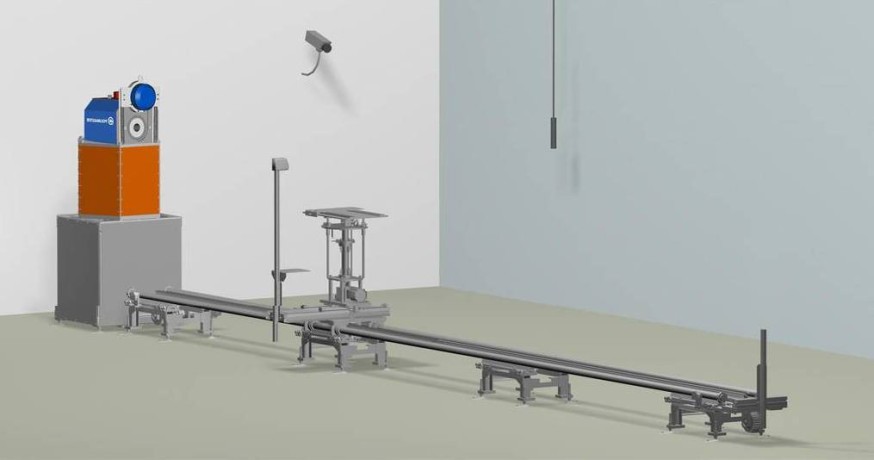

УДГА-РМ9101 - это дозиметрическая установка для поверки и калибровки дозиметров, дозиметров-радиометров, дозиметрического оборудования и дозиметрических приборов. Это специализированное оборудование предназначено для проведения проверок, калибровки, градуировки и испытаний средств измерений экспозиционной дозы и мощности экспозиционной дозы, кермы и мощности кермы в воздухе, амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы, а также индивидуального эквивалента дозы и мощности индивидуального эквивалента дозы.
Установка работает с коллимированным пучком гамма-излучения, создаваемым эталонными источниками, такими как 241Am, 137Cs, 60Co и другими. Это позволяет обеспечить точность и надежность измерений при поверке и калибровке дозиметров и радиометров.
УДГА-РМ9100 обеспечивает возможность проведения необходимых тестов и проверок для подтверждения соответствия измерительных приборов требованиям стандартов и нормативных документов. Это важное оборудование для организаций, занимающихся контролем радиационной безопасности, медицинскими исследованиями, ядерной энергетикой и другими областями, где требуется точное измерение радиационных параметров.
Характеристики
| Эксплуатационные характеристики | |
| Статус производства | Производится |

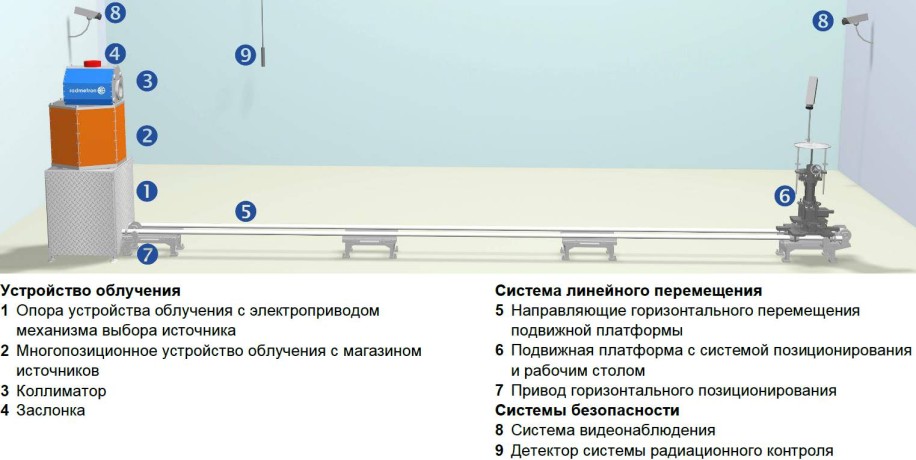

| Характеристики облучателя | |
| Устройство облучения (облучатель) | МО12 |
| Максимальные геометрические размеры применяемых источников, Ø х h | 20 х 6.5 |
| Время перевода источника из положения хранения в рабочее положение и обратно, не более | 15 с |
| Количество закрытых радионуклидных источников в излучателе | до 6 шт. |
| Радионуклидные источники применяемые в установке | 137Cs, 60Co, 241Am и другие, по требованию заказчика |
| Максимальная активность гамма-источника по 60Co размещаемого в облучателе | до 7.2 ·108 Бк |
| Максимальная активность гамма-источника по 137Cs размещаемого в облучателе | до 1.3 ·1012 Бк |
| Суммарная активность всех гамма-источников по 137Cs размещенных в излучателе | до 1.6·1012 Бк |
| МАЭД гамма-излучения на наружной поверхности облучателя, не более | 10 мкЗв/ч |
| МАЭД гамма-излучения на расстоянии 1м от облучателя, не более | 0.5 мкЗв/ч |
| Обязательные метрологические требования | |
| Диапазон воспроизведения мощности индивидуального эквивалента дозы | от 6.9·10-11 до 1·10-4 Зв/с от 0.2 мкЗв/ч до 0.4 Зв/ч |
| Диапазон воспроизведения мощности амбиентного эквивалента дозы | от 6.9·10-11 до 1·10-4 Зв/с от 0.2 мкЗв/ч до 0.4 Зв/ч |
| Диапазон воспроизведения мощности кермы в воздухе | от 5.8·10-11 до 0.8·10-4 Гр/с от 0.2 мкГр/ч до 0.3 Гр/ч |
| Диапазон воспроизведения мощности экспозиционной дозы | от 0.7·10-10 до 9.5·10-3 Р/с от 24 мкР/ч до 34.1 Р/ч |
| Основная относительная погрешность при передаче единиц мощности амбиентного эквивалента дозы (МАЭД), мощности индивидуального эквивалента дозы (МИЭД) при аттестации установки в качестве рабочего эталона 1-ого разряда, не более | 4.5 % |
| Основная относительная погрешность при передаче единиц мощности амбиентного эквивалента дозы (МАЭД), мощности индивидуального эквивалента дозы (МИЭД) при аттестации установки в качестве рабочего эталона 2-ого разряда, не более | 0,07 |
| Основная относительная погрешность при передаче единиц мощности кермы в воздухе (МКВ), мощности экспозиционной дозы (МЭД) при аттестации установки в качестве рабочего эталона 1-ого разряда, не более | 2.5 % |
| Основная относительная погрешность при передаче единиц мощности кермы в воздухе (МКВ), мощности экспозиционной дозы (МЭД) при аттестации установки в качестве рабочего эталона 2-ого разряда, не более | 0,05 |
| Формируемая мощность кермы в воздухе | |
| Мощность кермы в воздухе, формируемая облучателем при использовании источника максимальной активности и калибровке (аттестации) установки в рабочей точке на расстоянии 0,35 м от центра источника, не менее | 0.45 Гр/ч |
| Характеристики коллиматоров | |
| Диаметр выходного отверстия канала цилиндрического коллиматора по ГОСТ 8.087-2000 | 60±1 и 90±1 мм |
| Длина канала цилиндрического коллиматора (от центра источника) по ГОСТ 8.087-2000 | 150 (минус 0.5; плюс 3.0) мм |
| Диаметр выходного отверстия канала конического коллиматора по СТБ ISO 4037-1 | 120 (минус 0.5; плюс 3.0) мм |
| Длина канала конического коллиматора (от центра источника) по СТБ ISO 4037-1-2014 | 270 мм |

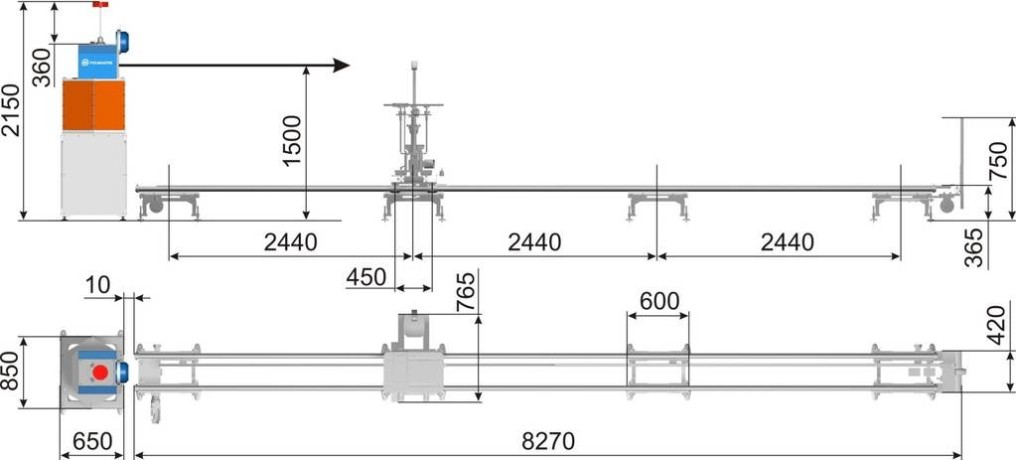

| Высота оси пучка облучения над уровнем пола | 1500±30 мм |
| Диаметр равномерного поля установки на расстоянии 1 м от источника гамма- излучения при равномерности поля не более 3%, не менее: - для коллиматора 60 мм - для коллиматора 90 мм - для коллиматора ИСО | 210 мм 220 мм 210 мм |
| Диаметр равномерного поля установки на расстоянии 1 м от источника гамма- излучения при равномерности поля не более 6%, не менее: - для коллиматора 60 мм - для коллиматора 90 мм - для коллиматора ИСО | 280 мм 330 мм 340 мм |
| Характеристики системы линейного перемещения | |
| Интервал рабочих расстояний (по координате Х) от центра источника до детектора дозиметрического прибора | от 500 до 7000 мм |
| Интервал перемещения рабочего стола (по координате Х) от центра источника до детектора дозиметрического прибора, не более | от 350 до 8000 мм |
| Относительная погрешность определения расстояния от центра источника до центра детектора дозиметрического прибора, не более | ±0.15 % |
| Скорость перемещения подвижной платформы (ось Х) вдоль продольной оси пучка излучения | от 0.5 мм/с до 0.5 м/с |
| Дискретность индикации рабочего расстояния (на мониторе) | 0.01 мм |
| Отклонение от параллельности продольной оси пучка излучения и продольной оси системы линейного перемещения, не более | 5мм на 1м |

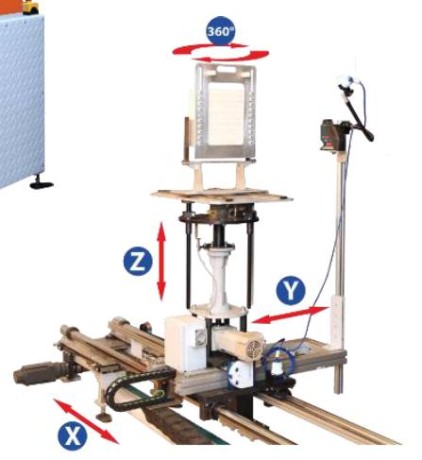

| Диапазон перемещений рабочего стола по оси Y относительно оси пучка излучения, не менее | ±200 мм |
| Диапазон перемещений рабочего стола по оси Z, не менее | от 0 до 320 мм |
| Угол поворота рабочего стола вокруг вертикальной оси относительно первоначального положения | 360° |
| Дискретность задания угла поворота рабочего стола | 1° |
| Масса приборов, устанавливаемых на рабочем столе, не более | 50 кг |
| Масса приборов, устанавливаемых на платформу, не более | 150 кг |
| Эксплуатационные характеристики | |
| Время непрерывной работы, не менее | 24 ч |
| Рабочий диапазон температур | 10 — 35 °C |
| Рабочий диапазон относительной влажности воздуха | от 45 % до 80 % |
| Рабочий диапазон атмосферного давления | от 84 до 106.7 кПа |
| Питание | Однофазная сети переменного тока (230±23) В, Трехфазная сеть переменного тока напряжением (400±40) В |
| Характеристики надежности | |
| Средний срок службы, не менее | 15 лет |
| Средняя наработка на отказ, не менее | 20000 ч |
| Время установления рабочего режима, не более | 1 мин |
