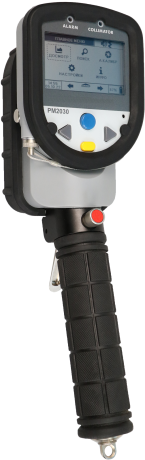

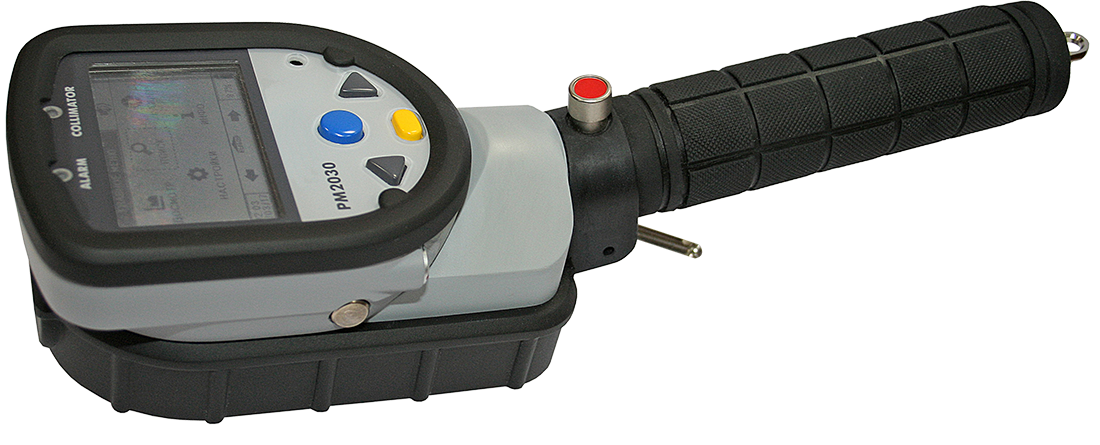

УПН-РМ2030 устройство поиска неоднородностей

УПН-РМ2030 — это высокотехнологичное устройство, предназначенное для поиска неоднородностей и контрабанды. Оно помогает обнаруживать скрытые полости в различных объектах. Преимущества товара: * Высокая точность обнаружения. * Простота использования. * Долгий срок службы. * Подходит для работы в сложных условиях. Это незаменимый инструмент для обеспечения безопасности и контроля на предприятиях, в аэропортах и других местах, где требуется повышенная надёжность и эффективность проверок.

подробнее

Описание

Устройство поиска неоднородностей плотности вещества УПН-PM2030

УПН-PM2030 является переносным досмотровым прибором неразрушающего контроля и используется в качестве "детектора контрабанды" для обнаружения скрытых вложений (наркотиков, взрывчатых веществ, оружия и т.п.) внутри закрытых полостей транспортных средств, контейнеров и других устройств.

Прибор позволяет проводить поиск неоднородностей в режиме досмотра и определять тип обнаруженного материала, а также формировать библиотеки объектов досмотра. Модульная конструкция прибора дает возможность проводить сканирование в труднодоступных местах. При помощи телескопического удлинителя, пользователь может проводить обследование крупногабаритных грузов, а вибрационный сигнализатор в рукоятке прибора позволяет проводить скрытое обнаружение.

Прибор сохраняет в энергонезависимой памяти историю событий, а также подает звуковые и световые сигналы при превышении установленных порогов. Звуковая сигнализация может передаваться в наушники посредством Bluetooth.

Модификация УПН-РМ2030 НБ отличается от УПН-РМ2030 отсутствием возможности использования беспроводной звуковой сигнализации по Bluetooth.

УПН-PM2030 может быть использован в качестве «детектора контрабанды» в таможенных органах, специальными службами и другими ведомствами для обнаружения скрытых вложений внутри полостей различных транспортных средств, контейнеров и прочих объектов.

Принцип работы

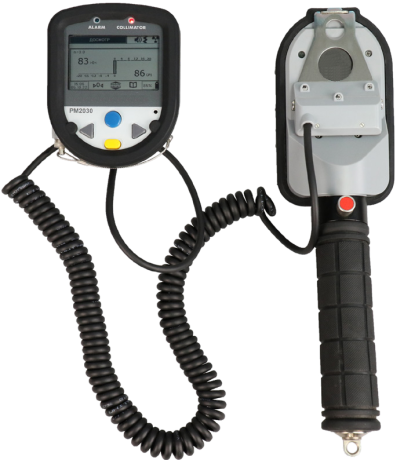

Прибор состоит из двух модулей: блока обработки информации (БОИ) и блока сканирования (БС) с прорезиненной ручкой.

Принцип действия прибора в режиме досмотра основан на регистрации отраженного излучения от исследуемого объекта. В приборе используется источник гамма-излучения ¹³³Ba активностью 320-370 кБк. Источник расположен внутри безопасного свинцового контейнера-коллиматора БС.

Интенсивность отраженного излучения зависит от свойств исследуемого объекта (его плотности и размеров). Прибор перемещается по поверхности исследуемого объекта. Изменение плотности объекта отображается на экране прибора и дублируется световыми, звуковыми, и вибрационными сигналами. Частота повторений сигналов зависит от размеров и плотности обнаруженной полости или вложения.

Свинцовый контейнер-коллиматор обеспечивает необходимую узкую зону облучения объекта в режиме досмотра и полную защиту оператора от гамма-излучения.

Характеристики в режиме досмотра

Прибор в режиме досмотра определяет плотность материала обнаруженного объекта (пластик или металл) за перегородкой из дерева или пластика толщиной не более 20 мм, а так же группу металлов с вероятностью 0,5.

Результат определения группы металлов отображается на ЖКИ в виде названия соответствующей группы металла:
- серебро (рутений, родий, палладий, серебро, кадмий, индий, олово, сурьма)
- лантан (теллур, йод, ксенон, цезий, барий, лантан, церий, празеодим)
- гадолиний (неодим, прометий, самарий, европий, гадолиний, тербий, диспрозий, гольмий, эрбий)
- вольфрам (тулий, иттербий, лютеций, гафний, тантал, вольфрам, рений, осмий)
- золото (иридий, платина, золото, ртуть)
- свинец (талий, свинец, висмут, полоний)

ХАРАКТЕРИСТИКИ

Детектор

CsI с твердотельным фотоэлектронным умножителем

МЭД гамма-излучения

без учета фона при закрытом коллиматоре	0.2 мкЗв/ч
без учета фона при открытом коллиматоре	0.2 мкЗв/ч

Обмен информацией с ПК

USB, Bluetooth

Тип сигнализации

световая, звуковая, вибрационная

Степень защиты корпуса

IP65

Атмосферное давление

от 84 до 106,7 кПа

Относительная влажность

до 98 % при температуре 40 °C

Диапазон рабочих температур

от минус 30 °C до 50 °C

Масса

не более 1.13 кг

Габариты

284х87х98 мм

Габариты встроенного закрытого источника

¹³³ Ba

от 320 до 370 кБк, O 3 мм, h = 3 мм

Прибор прочен к падению на бетонный пол с высоты

1 м.

Средний срок службы

не менее 10 лет

Аксессуары (опционально)

Удлинитель телескопический	1.7 м. / 3.6 м.
Другое	ремень для ношения прибора на плече / ремень кистевой / тканевый чехол

Питание прибора

от двух встроенных гальванических элементов питания Alkaline типа АА (LR6)	3.0 В (минус 0,6; + 0,2) В
от двух встроенных аккумуляторов номинальным напряжением	2.6 В (минус 0,2; +0,2) В
от сети переменного тока частотой 50 Гц через адаптер	230 В ± 10 %
от USB ПК	5 В
от бортовой сети постоянного тока автомобиля через адаптер	12 В

Питание прибора

от двух встроенных гальванических элементов питания Alkaline типа АА (LR6)	3.0 В (минус 0,6; + 0,2) В
от двух встроенных аккумуляторов номинальным напряжением	2.6 В (минус 0,2; +0,2) В
от сети переменного тока частотой 50 Гц через адаптер	230 В ± 10 %
от USB ПК	5 В
от бортовой сети постоянного тока автомобиля через адаптер	12 В

Элемент питания

50 ч

Чувствительность прибора к гамма-излучению

в диапазоне энергий от 0,02 до 1,5 МэВ, для ¹⁰⁹ Cd	2600 (с^-1 )/(MБк)
в диапазоне энергий от 0,02 до 1,5 МэВ, для ⁵⁷Co	6500 (с^-1)/(мкЗв/ч)
в диапазоне энергий от 0,02 до 1,5 МэВ, для ²⁴¹Am	5000 (с^-1)/(мкЗв/ч)
в диапазоне энергий от 0,02 до 1,5 МэВ, для ¹³⁷Сs	300 (с^-1)/(мкЗв/ч)
в диапазоне энергий от 0,02 до 1,5 МэВ, для ⁶⁰Co	140 (с^-1)/(мкЗв/ч)
