УПУ-21 высоковольтная измерительная установка

УПУ-21 высоковольтная испытательная установка

для испытания электрической прочности изоляции постоянным или переменным напряжением до 10 кВ, а так же для оценки тока утечки изоляции испытываемых объектов по постоянному току.

Установку УПУ-21 можно использовать в научно-исследовательских институтах, в процессе разработки и производства радио и электротехнической продукции, в испытательных лабораториях, ремонтных мастерских, на предприятиях.

Условия эксплуатации установки УПУ-21:

- температура окружающей среды от плюс 10 до плюс 35^оС;
- относительная влажность воздуха 80 % при температуре 25 ° С
- атмосферное давление от 84 до 105,7 кПа, от 630 до 800 мм рт. ст.

Технические характеристики установки УПУ-21

• Выходное напряжение постоянного и переменного тока испытательной установки УПУ-21 регулируется в диапазоне от 0 до 3 кВ и от 0 до 10 кВ.
• Пределы допускаемой приведенной погрешности выходного напряжения постоянного и переменного тока установки УПУ-21 равны ± 4%.
• Ток нагрузки не менее 1 мA.
• Токи утечки изоляции оцениваются установкой УПУ-21 по встроенному миллиамперметру со шкалой от 10 мкА до 10 мА. Миллиамперметр работает только в режиме напряжения постоянного тока. Пределы допускаемой приведенной погрешности измерения тока по встроенному миллиамперметру в диапазоне от 0,01 до 0,1 мА равны ± 15%.
• Амплитудное значение пульсации напряжения постоянного тока относительно установленного выходного напряжения на холостом ходу не более 5 %.
• Время пропадания выходного напряжения при срабатывании защиты установки УПУ-21 не более 1 с.
• Ток срабатывания защиты установки УПУ-21 не более 30 мA.
• Мощность, потребляемая установкой УПУ-21 от сети переменного тока напряжением 220 В частотой 50 Гц, не более 500 ВА.
• Габаритные размеры установки УПУ-21 не более 280х480х475 мм.
• Масса установки не более 38 кг.
• Масса установки в упаковке не более 48 кг.
• Питание установки УПУ-21 осуществляется от сети переменного тока напряжением (220±22)В частотой (50±0,5) Гц.
• Время установления рабочего режима установки УПУ-21 не более 5 мин.
• Время непрерывной работы установки УПУ-21 в рабочих условиях применения не менее 8 ч.
• Средняя наработка на отказ установки УПУ-21 То не менее 5000 ч.
• Средний срок службы установки УПУ-21 Тсл не менее 5 лет.
• Средний срок сохраняемости установки УПУ-21 Тс не менее 4 лет для отапливаемых хранилищ.
• Среднее время восстановления работоспособного состояния установки УПУ-21 Тв не более 4 ч.

Состав установки УПУ-21

Наименование, тип	Кол-во	Примечание
Установка высоковольтная испытательная УПУ-21	1
Комплект монтажных частей: - кабель; - кабель; - шнур соединительный	1 1 1	Для подключения установки к объектам измерения и к сети переменного тока
Комплект запасных частей: - вилка 2РМ14КПН4Ш1В1; - вставка плавкая ВП2Б-1В 5,0 А 250 В; - переключатель ASKHF3A040C	1 2 1	Для подключения блокировки Для установки на блокирующую дверь
Комплект упаковки	1
Руководство по эксплуатации	1
Методика поверки	1

Устройство испытательной установки УПУ-21

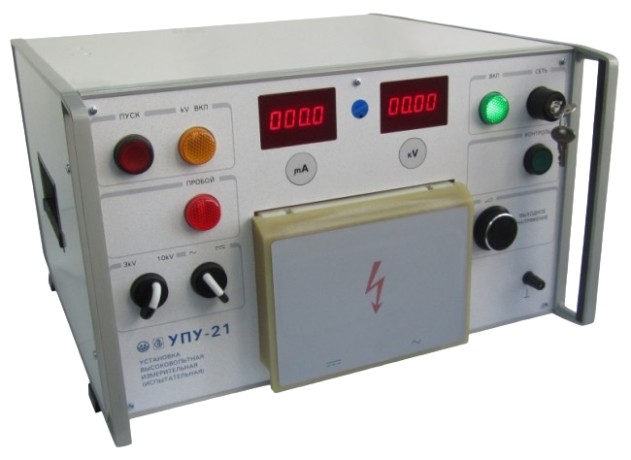

На передней панели установки УПУ-21 находятся:
- кнопка «ПУСК» – включение высокого напряжения;
- световой индикатор высокого напряжения «кV ВКЛ»;
- световой индикатор пробоя «ПРОБОЙ»;
- переключатель выходного напряжения «3 кV» и «10кV»;
- переключатель подключения выходного напряжения постоянного и переменного тока « --- » и «~ » к встроенному киловольтметру и миллиамперметру;
- замок-выключатель «СЕТЬ» с индикатором включения «ВКЛ»;
- кнопка «КОНТРОЛЬ» - для проверки калибровки индикатора тока;
- ручка автотрансформатора «ВЫХОДНОЕ НАПРЯЖЕНИЕ» – для управления величиной выходного напряжения;
- защитная крышка, под которой находятся изоляционная плита с высоковольтными выходными клеммами постоянного и переменного напряжения « --- » и «~ »;
- киловольтметр для измерения выходного напряжения установки, под которым находиться отверстие для установки нулевого значения киловольтметра;
- миллиамперметр для измерения тока утечки изоляции испытываемого объекта , под которым находиться отверстие для установки нулевого значения миллиамперметра;
- клемма « ».

На задней панели установки УПУ-21 находятся:
- колодка «СЕТЬ 220 V 50 Hz», предназначенная для подключения шнура питания к сети 220 В, которая также является держателем предохранителя;
- клемма защитного заземления « " » для подключения защитного заземления;
- разъем «БЛОКИРОВКА» для подключения концевого выключателя блокировки двери защитного ограждения.

На верхней крышке установки УПУ-21 находятся отверстия «RP1» и «RP2» для калибровки показаний миллиамперметра и киловольтметра с помощью подстроечных резисторов RP1 и RP2.

Вблизи внутренних элементов или частей схемы, имеющих высокий потенциал, находятся символы, предупреждающие об опасности.
