УПУ-22 высоковольтная измерительная установка
В избранное К сравнению
Описание

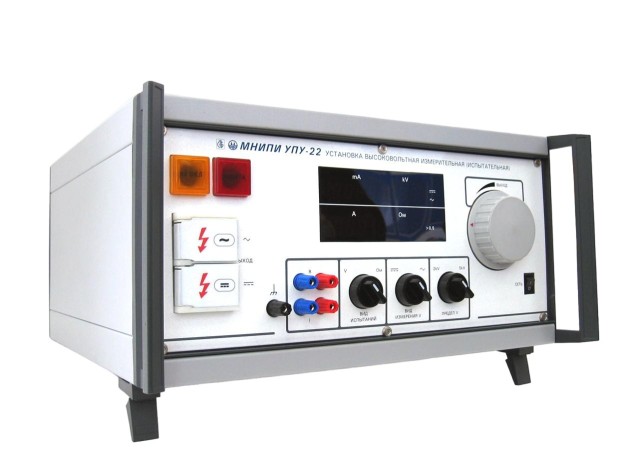

УПУ-22 высоковольтная измерительная установка
для проверки электрической прочности изоляции, тока утечки и сопротивления защитного заземления.
По сравнению с УПУ-21/1 установка УПУ-22 имеет меньшие размеры и вес, цифровую индикацию измерений, встроенный источник регулируемого тока до 25 А и расширенный диапазон тока срабатывания защиты до 100 - 140 мА.
Технические характеристики установки УПУ-22:
| Выходное напряжение (постоянное и переменное) | 0 - 2 кВ; 0 - 5 кВ |
| Встроенный источник переменного тока | 10 -- 25 А |
| Амплитудное значение пульсации напряжения постоянного тока относительно установленного выходного напряжения 5кВ на холостом ходу не более | ±5% |
| Погрешность установки выходного напряжения | ± 3% |
| Ток срабатывания защиты | 101 -- 140 мА |
| Ток нагрузки выходного напряжения постоянного и переменного тока, не менее | 1 мА |
| Предел измерения сопротивления целостности соединения цепи | 0, 01 – 0,10 Ом |
| Время пропадания выходного напряжения при срабатывании защиты, не менее | 1 с |
| Диапазон измерения тока по встроенному мультиметру | от 0,05 до 20 мА |
| Габаритные размеры (HxWxD) | 220х480х475 мм |
| Масса | 35 кг |
| Рабочая температура | от +5 до + 40 °С |
| Влажность | 80% при 25 °С |
| Приборы, заменяемые установкой УПУ-22 | УПУ-21/1 |
