Рекламная листовка УРПГЗ-РМ9300УРПГЗ-РМ9300 установка радиационная поверочная гамма-излучения закрытая
| Статус производства: | Производится |
| Время перевода источника из положения хранения в рабочее положение и обратно, не более: | 15 с |
| Количество закрытых радионуклидных источников в излучателе: | до 2 шт. |
| Радионуклидные источники применяемые в установке: | 137Cs |
| Максимальная активность гамма-источника по 137Cs размещаемого в облучателе: | до 2.4 ·1013 Бк |
| Суммарная активность всех гамма-источников по 137Cs размещенных в излучателе: | до 2.5 ·1013 Бк |
| МАЭД гамма-излучения на наружной поверхности облучателя, не более: | 2 мкЗв/ч |
| МАЭД гамма-излучения на расстоянии 1м от облучателя, не более: | 0.5 мкЗв/ч |
Описание

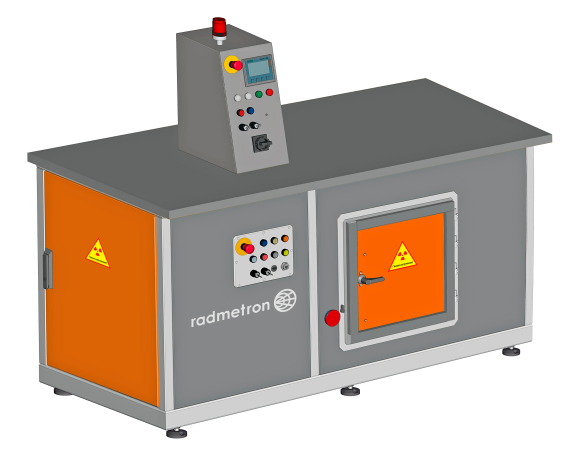

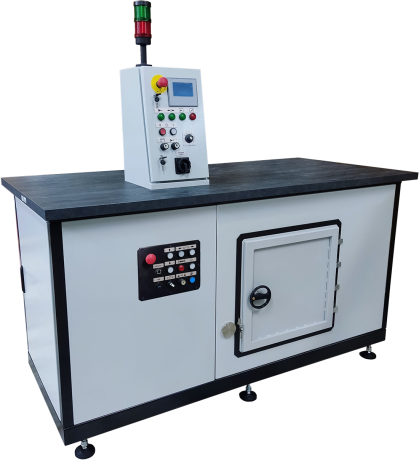

Установка дозиметрическая закрытого типа УРПГЗ-РМ9300 — это надёжное и безопасное устройство, предназначенное для воспроизведения и передачи единиц кермы и мощности кермы в воздухе, экспозиционной дозы и мощности экспозиционной дозы, амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы, индивидуального эквивалента дозы и мощности индивидуального эквивалента дозы при поверке, калибровке, градуировке и испытаниях приборов и измерителей мощности дозы гамма-излучения.
* Установка обеспечивает возможность размещения в помещениях, не требующих дополнительной радиационной защиты.
* Радиационное воздействие на персонал и население при эксплуатации, неисправности или аварии установки ограничивается самой установкой и не выходит в помещение, в котором она размещена.
* Установка относится к стационарным средствам измерений и предназначена для работы в нормальных условиях.
* В установке применяются закрытые радионуклидные источники гамма-излучения 137Cs. По мощности облучателя установка относится к III категории в соответствии с СанПиН 2.6.1.13-25-2005.
* Управление выбором источника в облучателе, выводом выбранного источника в рабочее положение, выбором и переводом нужного аттенюатора в рабочее положение и позиционированием проверяемого прибора в пучке излучения установки осуществляется оператором дистанционно с пульта управления установки.
Установка обеспечивает высокую точность измерений и широкий диапазон дозиметрических величин, что делает её незаменимым инструментом для центров стандартизации и метрологии, главных метрологов и работников метрологической службы предприятий.

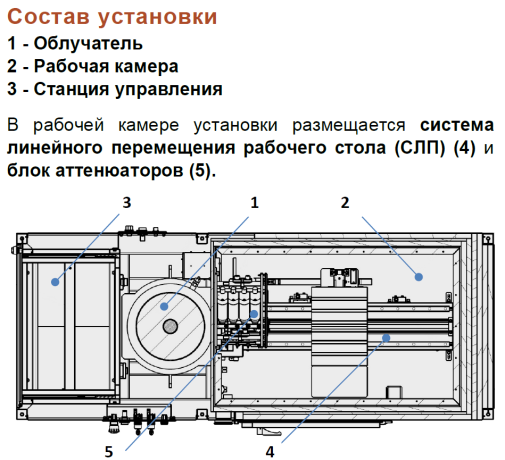

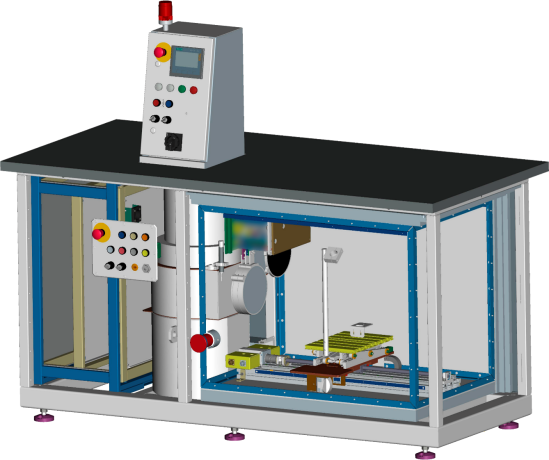

В установке реализуется схема облучения с одним неподвижным многопозиционным облучателем и системой линейного перемещения рабочего стола, на котором размещаются поверяемые приборы или детекторы. Изменение значений дозиметрических величин достигается применением двух источников гамма-излучения различной активности, использованием аттенюаторов и изменением расстояния между источником и детектором в интервале рабочих расстояний системы линейного перемещения.
Радиационное воздействие на персонал и население при эксплуатации, неисправности или аварии установка ограничивается рабочей камерой. Установка не предназначена для эксплуатации во взрывоопасных зонах согласно ТКП 181-2009. Это гарантирует безопасность персонала и окружающей среды.
Дозиметрическая установка закрытого типа УРПГЗ-РМ9300 представляет собой современное и надёжное решение для обеспечения точности и безопасности при проведении измерений в области дозиметрии гамма-излучения.
Характеристики
| Эксплуатационные характеристики | |
| Статус производства | Производится |
| Характеристики облучателя | |
| Время перевода источника из положения хранения в рабочее положение и обратно, не более | 15 с |
| Количество закрытых радионуклидных источников в излучателе | до 2 шт. |
| Радионуклидные источники применяемые в установке | 137Cs |
| Максимальная активность гамма-источника по 137Cs размещаемого в облучателе | до 2.4 ·1013 Бк |
| Суммарная активность всех гамма-источников по 137Cs размещенных в излучателе | до 2.5 ·1013 Бк |
| МАЭД гамма-излучения на наружной поверхности облучателя, не более | 2 мкЗв/ч |
| МАЭД гамма-излучения на расстоянии 1м от облучателя, не более | 0.5 мкЗв/ч |
| Обязательные метрологические требования | |
| Диапазон воспроизведения мощности индивидуального эквивалента дозы | от 1.2 мкЗв/ч до 16.9 Зв/ч |
| Диапазон воспроизведения мощности амбиентного эквивалента дозы | от 1.2 мкЗв/ч до 16.7 Зв/ч |
| Диапазон воспроизведения мощности кермы в воздухе | от 1 мкГр/ч до 14 Гр/ч |
| Диапазон воспроизведения мощности экспозиционной дозы | от 114 мкР/ч до 1600 Р/ч |
| Основная относительная погрешность при передаче единиц мощности амбиентного эквивалента дозы (МАЭД), мощности индивидуального эквивалента дозы (МИЭД) при аттестации установки в качестве рабочего эталона 2-ого разряда, не более | 7 % |
| Основная относительная погрешность при передаче единиц мощности амбиентного эквивалента дозы (МАЭД), мощности индивидуального эквивалента дозы (МИЭД) при аттестации установки в качестве рабочего эталона 3-ого разряда, не более | 10 % |
| Основная относительная погрешность при передаче единиц мощности кермы в воздухе (МКВ), мощности экспозиционной дозы (МЭД) при аттестации установки в качестве рабочего эталона 2-ого разряда, не более | 5 % |
| Основная относительная погрешность при передаче единиц мощности кермы в воздухе (МКВ), мощности экспозиционной дозы (МЭД) при аттестации установки в качестве рабочего эталона 3-ого разряда, не более | 7 % |
| Формируемая мощность кермы в воздухе | |
| Мощность кермы в воздухе, формируемая облучателем при использовании источника максимальной активности и калибровке (аттестации) установки в рабочей точке на расстоянии 0,35 м от центра источника, не менее | 14 Гр/ч |
| Характеристики коллиматоров | |
| Диаметр выходного отверстия канала цилиндрического коллиматора по ГОСТ 8.087-2000 | 90±1 мм |
| Длина канала цилиндрического коллиматора (от центра источника) по ГОСТ 8.087-2000 | 150 (минус 0.5; плюс 3.0) мм |
| Диаметр равномерного поля установки на расстоянии 0,5 м от источника гамма-излучения при равномерности поля не более 6%, не менее | 160 мм |
| Диаметр равномерного поля установки на расстоянии 0,5 м от источника гамма-излучения при равномерности поля не более 9%, не менее | 180 мм |
| Характеристики системы линейного перемещения | |
| Интервал рабочих расстояний (по координате Х) от центра источника до детектора дозиметрического прибора | от 350 до 900 мм |
| Интервал перемещения рабочего стола (по координате Х) от центра источника до детектора дозиметрического прибора, не более | от 300 до 1000 мм |
| Относительная погрешность определения расстояния от центра источника до центра детектора дозиметрического прибора, не более | ±0.15 % |
| Скорость перемещения подвижной платформы (ось Х) вдоль продольной оси пучка излучения | от 0.5 мм/с до 0.1 м/с |
| Дискретность индикации рабочего расстояния (на мониторе) | 0.01 мм |
| Воспроизводимость положения подвижной платформы по координате Х, не более | 0.1 мм |
| Отклонение от параллельности продольной оси пучка излучения и продольной оси системы линейного перемещения, не более | 2.5мм на 0.5м |
| Диапазон перемещений рабочего стола по оси Z, не менее | 150 мм |
| Точность позиционирования источника по оси Z в рабочем положении | ±1 мм |
| Масса приборов, устанавливаемых на рабочем столе, не более | 30 кг |
| Эксплуатационные характеристики | |
| Время непрерывной работы, не менее | 24 ч |
| Рабочий диапазон температур | 10 — 35 °C |
| Рабочий диапазон относительной влажности воздуха | от 45 % до 80 % |
| Рабочий диапазон атмосферного давления | от 84 до 106.7 кПа |
| Питание | Однофазная сети переменного тока (230±23) В |

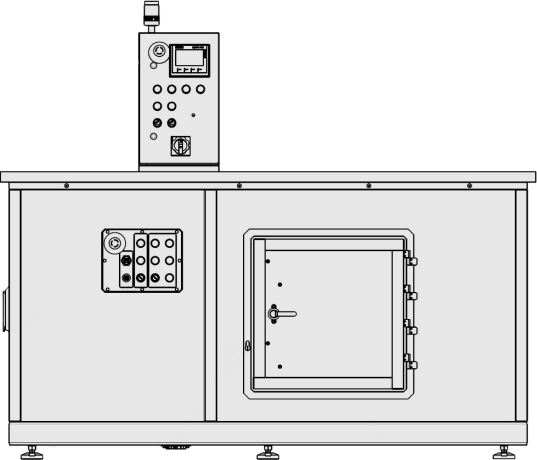

| Габаритные размеры | Не более: 1860x880(710)x1620 мм длина х ширина (ширина без столешницы) х высота) |
| Масса | не более 3500 кг |
| Характеристики надежности | |
| Средний срок службы, не менее | 15 лет |
| Средняя наработка на отказ, не менее | 60000 ч |
| Время установления рабочего режима, не более | 1 мин |
