УРПН-РМ9200 установка дозиметрическая нейтронного излучения

Установка радиационная поверочная нейтронного излучения УРПН-РМ9200 предназначена для:
- воспроизведения и передачи размера единиц плотности потока нейтронного излучения,
- мощности амбиентного эквивалента дозы нейтронного излучения.
- мощности индивидуального эквивалента дозы Нp(10) нейтронного излучения.

Установка УРПН-9200 с комплектом источников нейтронного излучения обеспечивают создание полей быстрых и тепловых нейтронов в прямом пучке (геометрия коллимированного излучения), а также формирование полей нейтронного излучения в широком пучке(«открытая» геометрия).

Область применения:

установки применяют в качестве эталонов для метрологической оценки средств измерений нейтронного излучения в лабораториях метрологических служб, а также исследованиях, настройке и испытаниях средств измерений нейтронного излучения при разработке и выпуске.

Описание:

Установки относятся к стационарным средствам измерений.

Установки с комплектом источников обеспечивают создание полей быстрых или тепловых нейтронов в прямом пучке, а также полей быстрых или тепловых нейтронов в широком пучке.

Создание в месте расположения детектора средств измерений поля нестройного излучения с заданным значением плотности потока нейтронов (далее - ППН) быстрых или тепловых нейтронов, мощности амбиентного эквивалента дозы (далее - МАЭД) мощности индивидуального эквивалента дозы (далее - МИЭД) в прямом пучке и заданного значения ППН в широком пучке осуществляется применением источников нейтронного излучения различной активности и изменением расстояния между источником и детектором в интервале рабочих расстояний установки. Коэффициенты связи между значениями ППН и МАЭД, МИЭД в «открытой» геометрии определены стандартом ISO 8529-2:2000.

Управление выбором источника нейтронного излучения в барабане облучателя, перевод выбранного источника нейтронного излучения из положения хранения в рабочее положение и позиционирование поверяемого прибора в пучке излучения установки осуществляется оператором дистанционно с пульта управления установок.

Установки обеспечивают формирование нейтронного поля:

• прямого пучка быстрых нейтронов в геометрии коллимированного излучения с использованием вставки-коллиматора из пятипроцентного борированного полиэтилена:
• прямого пучка тепловых нейтронов в геометрии коллимированного излучения с использованием тепловой вставки-коллиматора из полиэтилена и кадмиевого экрана толщиной 1 мм и диаметром 300 мм:
• широкого пучка быстрых нейтронов в «открытой» геометрии с использованием экранирующего конуса из стали и борированного полиэтилена длиной 500 мм (200 мм - стали и 300 мм борированного полиэтилена).

Вид и значение используемой величины при поверке радиометров и дозиметров нейтронного излучения определяется на основе данных поверки установки с комплектом применяемых источников.

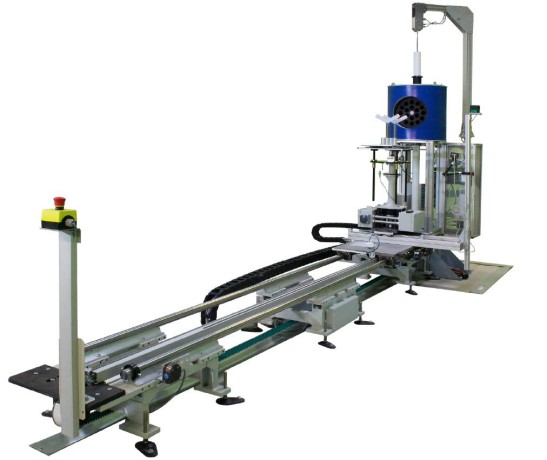

Установка состоит из следующих основных частей:

- облучатель нейтронного излучения ОН-204 (модификация УРИН-РМ9200);

системы линейного перемещения (далее - СЛП):

системы видеонаблюдения (далее - СВ):

автоматизированное рабочее место (далее - АРМ);

система управления установкой;

системы лазерной юстировки (далее - СЛЮ);

система радиационного контроля СРК-РМ520 (далее - СРК).

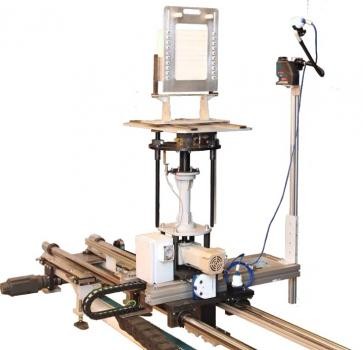

Система линейного перемещения обеспечивает позиционирование (перемещение) подвижной платформы и рабочего стола:

- подвижной платформы вдоль продольной оси пучка излучения (координатная ось Х) и обеспечивает привязку начала координаты к центру источника в автоматическом и ручном режимах:

- рабочего стола в горизонтальном направлении по координатной оси Х и перпендикулярно оси пучка излучения (координатная ось У) в ручном режиме;

- рабочего стола в вертикальном направлении перпендикулярно оси пучка излучения (координатная ось Z) в ручном режиме;

- поворот рабочего стола вокруг вертикальной оси в автоматическом режиме.

Система видеонаблюдения обеспечивает дистанционное видеонаблюдение:

- за помещением, где размещена установка,

- наблюдение за показаниями приборов, находящихся на рабочем столе,

- наблюдение за положением подвижной платформы с помощью визира и отсчетной шкалы.

Мистема лазерной юстировки обеспечивает контроль расположения центра детектора проверяемого прибора

относительно центра пучка излучения.

В установке предусмотрено использование двух устройств облучения:

устройство коллимационное - предназначено для формирования прямого пучка быстрых нейтронов в геометрии коллимированного излучения с использованием вставки-коллиматора из пятипроцентного борированного полиэтилена и прямого пучка тепловых нейтронов в геометрии коллимированного излучения с использованием тепловой вставки из полиэтилена и применением кадмиевого экрана;

устройство для создания «открытой» геометрии - предназначено для формирования широкого пучка нейтронов в «открытой» геометрии с использованием экранирующего конуса из стали и борированного полиэтилена в соответствии со стандартами [50 8529-2:2000 и ГОСТ 8.355-79.

Оборудование установки размещается в двух смежных помещениях: в рабочей камере и в комнате оператора.

Вход из комнаты оператора в рабочую камеру может быть выполнен в виде лабиринта и осуществляться через входную дверь с элементами системы сигнализации и блокировки. Рабочая камера и лабиринт считаются радиационно-опасной зоной.

В рабочей камере размещаются облучатели, СЛИ, СЛЮ, составные части СВ (камеры видеонаблюдения), составные части СРК (блоки детектирования нейтронного и гамма- излучений СРК), а также устройство сигнализации, устройство разблокировки дверей, переговорное устройство (абонентская станция).

В комнате оператора размещаются персональный компьютер для управления установкой, пульт ручного управления, блок питания, станция управления установкой, составные части СРК (блок управления и сигнализации и детекторы нейтронного и гамма-излучения), переговорное устройство (мастер-станция).

На входе в рабочую камеру размещаются входная стальная дверь с электромеханическим замком, датчики входной двери, переключатель с ключом, блокирующий возможность открытия двери, световое табло над дверью, информирующее, что источник в рабочем положении.

Поверяемое средство измерений размещается на рабочем столе подвижной платформы, которая перемещается на заданное расстояние от выбранного источника в точку с известной плотностью потока или мощностью эквивалента дозы нейтронного излучения, создаваемой источником излучения.

Система управления установкой обеспечивает автоматический выбор источника излучения из комплекта источников, находящихся в облучателях, перевод источника из положения хранения в рабочее положение. Считывание показаний приборов осуществляется с помощью

СВ. При нахождении источников в положении хранения обеспечивается снижение уровней нейтронного излучения до допустимых значений.

Пломбирование установок не предусмотрено.

Программное обеспечение (далее - ПО) установок встроенное.

ПО размещено в энергонезависимой памяти программируемого контроллера. ПО позволяет осуществлять:

- тестирование и диагностику основных блоков установки;

- позиционирование подвижной платформы СЛП рабочего стола;

- поворот рабочего стола на заданный угол;

- перевод выбранного источника нейтронного излучения из положения хранения в рабочее положение или из рабочего положения в положение хранения:

- сбор информации с датчиков установки;

- управление механизмами установки с пульта управления установки;

- индикацию положения механизмов установки на дисплее пульта управления;

- управление элементами и системами, обеспечивающими радиационную безопасность.

Запись ПО осуществляется в процессе производства с помощью специального оборудования, специальной технологической программы и ввода пароля доступа, что обеспечивает защиту встроенного ПО от преднамеренных и непреднамеренных изменений. ПО не может быть изменено без специального оборудования, специальной технологической программы и знания пароля доступа.

Защита встроенного ПО проводится проверкой отсутствия сообщений об ошибках при тестировании, при включении установки и соответствия версии встроенного ПО и значения контрольной суммы, индицируемых на дисплее пульта управления при входе в режим «Экран: система» с номером версии и значением контрольной суммы, записанных в таблице 5 и в разделе «Особые отметки» руководства по эксплуатации на установку.
