УРПН-РМ9201 установка дозиметрическая нейтронного излучения

Руководство по эксплуатации установки дозиметрической нейтронного излучения УРПН-РМ9201

Рекламная листовка УРПН-РМ9201

Статус производства:	Производится
Размещение источников:	Подземное
Устройство облучения (облучатель):	ОН-201
Радионуклидные источники применяемые в установке:	²³⁸Pu-Be, ²³⁹Pu-BE, ²⁴¹Am-Be, ²⁵²Cf
Количество закрытых радионуклидных источников в излучателе:	1 шт.
Cуммарный максимальный поток нейтронов источников нейтронного излучения размещенных в облучателе, не более:	5‧10⁸ с^-1
Максимальные геометрические размеры применяемых источников, Ø х h:	35 х 45
Время перевода источника из положения хранения в рабочее положение и обратно, не более:	60 с

Все характеристики

Описание

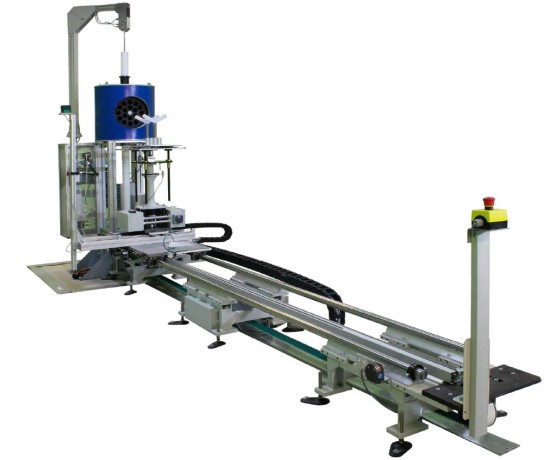

Установка радиационная поверочная нейтронного излучения серии УРПН-РМ9200

Установки радиационные поверочные нейтронного излучения серии УРПН-РМ9200 предназначены для автоматизированной поверки, калибровки, градуировки и испытаний средств измерений нейтронного излучения с помощью воспроизведения и передачи единиц плотности потока нейтронного излучения, мощности амбиентного эквивалента дозы и мощности индивидуального эквивалента дозы нейтронного излучения.

Установки с комплектом источников нейтронного излучения обеспечивают создание поля нейтронного излучения быстрых и тепловых нейтронов в коллимированном пучке, а также формирование поля нейтронов в открытой геометрии.

В установках применяются закрытые радионуклидные источники нейтронного излучения из ²³⁸Pu-Be, ²³⁹Pu-BE, ²⁴¹Am-Be и ²⁵²Cf.

Установка выпускается в трех модификациях, которые отличаются облучателями.

Принцип работы

Принцип работы установок основан на воспроизведении эталонных значений дозиметрических величин с помощью источников нейтронного излучения различной активности и изменения расстояния между источником и проверяемым прибором.

Источники нейтронного излучения хранятся и эксплуатируются в одно- или многопозиционном облучателе. Изменение расстояния между источником и проверяемым прибором реализуется с помощью системы линейных перемещений.

Управление выбором источника в облучателе, выводом выбранного источника в рабочее положение и положением проверяемого прибора в пучке излучения установок осуществляется оператором дистанционно с пульта управления установки или автоматически при помощи специального метрологического программного обеспечения (ПО), установленного на персональном компьютере (ПК).

Характеристики установки дозиметрической нейтронной УРПН-РМ9200

Мощность амбиентного эквивалента дозы нейтронного излучения (МАЭД), мкЗв/ч	3,5 – 3,4·10⁴
Доверительные границы относительных погрешностей установок при доверительной вероятности 0.95 должны быть не более	- 5% при воспроизведении единиц плотности потока нейтронов - 7% при воспроизведении единиц МАЭД и МИЭД
Плотность потока быстрых нейтронов, с-1•см-2	2,5 – 24,0·10³
Плотность потока тепловых нейтронов, с-1•см-2	1,0 – 5,6·10³
Максимальная активность применяемых источников, поток быстрых нейтронов в телесный угол 4 ? ср, c^{-1}	²⁵²Cf - 5x10⁸ ²³⁸Pu-Be - 5x10⁷ ²³⁹Pu-Be - 1x10⁷ ²⁴¹Am-Be - 5x10⁷
Максимальная активность применяемых источников, при создании широкого пучка нейтронов в «открытой» геометрии	1x10⁹
Максимальные геометрические размеры применяемых источников, Oхh, мм	35х45
Мощность индивидуального эквивалента дозы (МИЭД), мкЗв/ч	3,5 – 3,4·10⁴
Количество источников	До 4 шт.
Уровень собственного радиационного фона установки при использовании источника с максимальной активностью находящимися, в положении “хранение” на расстоянии 1 м от поверхности облучателя, мкЗв/ч, не более	1,0 по суммарному излучению (гамма и нейтронному)
Время перевода источника из положения хранения/рабочего в положение рабочее/хранения не более, сек	15
Суммарный поток быстрых нейтронов от источников, размещенных в облучателе установки не должен превышать, с-1	1x10⁹

Габариты и масса облучателя	2550 x 730 x 700 мм.
Масса облучателя	190 кг
Масса приборов, устанавливаемых на рабочем столе, не более, кг	70

Состав установки

Облучатель нейтронного излучения
- ОН-201 (для УРПН-РМ9201)
- ОН-201Н (для УРПН-РМ9201Н)
- ОН-204 (для УРПН-РМ9200)

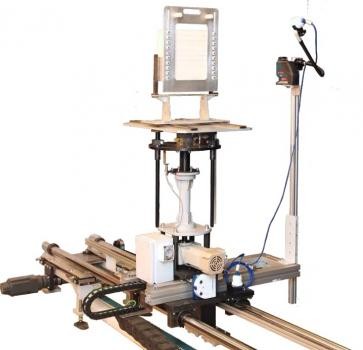

Система линейного перемещения (СЛП)
Система видеонаблюдения (СВ)
Автоматизированное рабочее место
Система управления установкой
Система радиационного контроля (СРК) СРК-РМ520

Характеристики


Эксплуатационные характеристики
Статус производства	Производится
Характеристики облучателя
Размещение источников	Подземное
Устройство облучения (облучатель)	ОН-201
Радионуклидные источники применяемые в установке	²³⁸Pu-Be, ²³⁹Pu-BE, ²⁴¹Am-Be, ²⁵²Cf
Количество закрытых радионуклидных источников в излучателе	1 шт.
Cуммарный максимальный поток нейтронов источников нейтронного излучения размещенных в облучателе, не более	5‧10⁸ с^-1
Максимальные геометрические размеры применяемых источников, Ø х h	35 х 45
Время перевода источника из положения хранения в рабочее положение и обратно, не более	60 с
Время перехода от коллимированного излучения к "Открытой Геометрии" и обратно, не более	10 с
Обязательные метрологические требования
Диапазон воспроизведения мощности индивидуального эквивалента дозы нейтронного излучения	1.4 ... 4‧10⁴ мкЗв/ч
Диапазон воспроизведения мощности амбиентного эквивалента дозы нейтронного излучения	1.4 ... 4‧10⁴ мкЗв/ч
Диапазон воспроизведения плотности потока быстрых нейтронов	1 ... 2.7‧10⁴ c^-1‧см^-2
Диапазон воспроизведения плотности потока тепловых нейтронов	0.2 ... 5.8‧10³ c^-1‧см^-2
Доверительные границы относительных погрешностей при доверительной вероятности 0,95 при воспроизведении единиц плотности потока должны быть не более	от ±4 до ±5 %
Доверительные границы относительных погрешностей при доверительной вероятности 0,95 при воспроизведении единиц МИЭД и МАЭД должны быть не более	от ±5 до ±7 %
Характеристики коллиматоров
Высота оси пучка облучения над уровнем пола	1500±30 мм
Характеристики системы линейного перемещения
Интервал рабочих расстояний (по координате Х) от центра источника до детектора дозиметрического прибора	от 500 до 3600 мм
Интервал перемещения рабочего стола (по координате Х) от центра источника до детектора дозиметрического прибора, не более	от -240 до +240 мм
Относительная погрешность определения расстояния от центра источника до центра детектора дозиметрического прибора, не более	±0.15 %
Скорость перемещения подвижной платформы (ось Х) вдоль продольной оси пучка излучения	от 0.5 мм/с до 0.5 м/с
Дискретность индикации рабочего расстояния (на мониторе)	0.01 мм
Воспроизводимость положения подвижной платформы по координате Х, не более	±0.1
Отклонение от параллельности продольной оси пучка излучения и продольной оси системы линейного перемещения, не более	5мм на 1м
Диапазон перемещений рабочего стола по оси Y относительно оси пучка излучения, не менее	±200 мм
Диапазон перемещений рабочего стола по оси Z, не менее	от 0 до 320 мм
Угол поворота рабочего стола вокруг вертикальной оси относительно первоначального положения	360°
Дискретность задания угла поворота рабочего стола	1°
Масса приборов, устанавливаемых на рабочем столе, не более	50 кг
Масса приборов, устанавливаемых на платформу, не более	150 кг
Эксплуатационные характеристики
Время непрерывной работы, не менее	24 ч
Рабочий диапазон температур	10 — 35 °C
Рабочий диапазон относительной влажности воздуха	от 45 % до 80 %
Рабочий диапазон атмосферного давления	от 84 до 106.7 кПа
Питание	Однофазная сети переменного тока (230±23) В
Характеристики надежности
Средний срок службы, не менее	15 лет
Средняя наработка на отказ, не менее	20000 ч
Время установления рабочего режима, не более	1 мин
