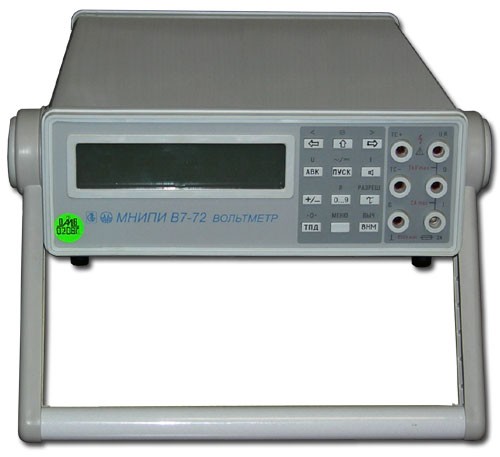

В7-72 вольтметр универсальный
Description
В7-72 вольтметр универсальный применяется для измерения сопротивления постоянному электрическому току, силы и напряжения пост. тока, среднеквадратич. значения силы и напряжения перем. тока.
Работа вольтметра В7-72 основана на преобразовании измеряемой величины (U, I, R) в нормированное значение постоянного напряжения и его последующим преобразованием АЦП интегрирующего типа в цифровой эквивалент.
Особенности вольтметра В7-72:
- изолированная от корпуса аналоговая часть,
- неизолированная цифровая часть.
- аналоговая часть вольтметра В7-72 - комплексный преобразователь измеряемых величин в цифровой сигнал,
- основа аналоговой части - аналого-цифровой преобразователь (АЦП) интегрирующего типа, работающий по принципу широтно-импульсной модуляции.
- математическая обработка измеряемых величин,
- обмен информацией по интерфейсам типа «Стык С2» и КОП.
- аналоговый выход, воспроизводящий 3,5 разряда числа информационного дисплея напряжением пост. тока диапазоном от -2В до +2В дискретностью 1мВ при нагрузке не менее 2кОм.
